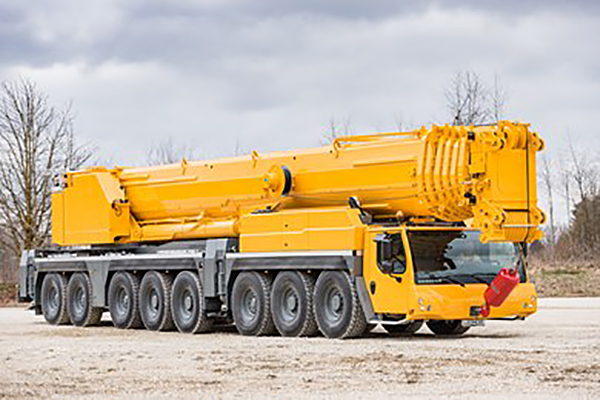

好的，我们来详细解析一下利勃海尔LTM 1450-8.1这款500吨级全地面起重机的起重性能表在不同典型工况下的应用案例。

首先，理解性能表的核心要素至关重要：

1. 主臂长度： LTM 1450-8.1的主臂长度为7.2米至60米。
2. 副臂： 可安装21米至42米的变幅副臂或7.5米至42米的固定副臂，极大扩展了工作范围和高度。
3. 工作半径： 吊钩中心到起重机回转中心的水平距离。
4. 配重： 最大配重为140吨。配重的多少直接影响起重能力，尤其是在大半径工况下。
5. 支腿工况： 全伸支腿（通常为8.6米 x 8.6米）提供最大的稳定性，而半支腿或特定跨距支腿则用于空间受限的场地，但会大幅降低起重能力。

性能表应用的核心原则： 实际吊装重量 ≤ 性能表对应工况下的额定起重量 × 动态载荷系数（通常为0.75-1.0，取决于操作平稳性）

---

应用案例一：风电设备吊装（典型的大吨位、高难度作业）

场景描述： 在某风电场，需要更换一台风力发电机的机舱（重量约90吨），轮毂高度为100米。现场有足够的空间展开全支腿。

应用步骤：

1. 确定工况配置：

   • 主臂+副臂： 由于高度要求，必须使用副臂。选择60米主臂 + 42米变幅副臂的组合，总臂长可达102米。副臂需要设定一个仰角（例如30°）以避开塔筒。
   • 配重： 使用最大140吨配重，以获取最佳起重性能。
   • 支腿： 全伸支腿（8.6m x 8.6m）。

2. 查询性能表：

   • 在性能表中，找到“60m主臂 + 42m变幅副臂，140t配重”这一栏。
   • 计算作业半径。这不仅是吊车到塔基的距离，还需考虑：
     • 塔基半径。
     • 机舱就位时，吊钩需要达到的幅度。假设塔筒直径为4米，吊钩需要越过塔筒顶部，作业半径约为（塔基到吊车距离 + 塔筒半径 + 安全距离），我们估算为20米。
   • 在性能表中，对应20米半径，查找额定起重量。对于LTM 1450-8.1，在此超起工况下，20米半径的起重能力可能在110吨左右。

3. 安全校核与决策：

   • 机舱重量90吨 < 额定起重量110吨，从理论上看是可行的。
   • 但必须考虑安全余量：
     • 吊具重量： 专用的机舱吊具可能重达5-8吨。因此，总吊重约为95-98吨。
     • 风载影响： 高空风大，会对起重机产生额外的倾覆力矩。性能表是在无风条件下制定的，必须根据现场风速降低额定载荷。通常风速超过一定限制（如8.5m/s）就需停止作业。
     • 结论： 98吨（吊重+吊具） < 110吨，但仍有余量。在风速允许的情况下，此方案是安全可行的。如果风速较大或需要更高安全系数，可能需要考虑使用更大的起重机或等待天气好转。

---

应用案例二：化工厂内设备安装（空间受限工况）

场景描述： 在现有化工厂区内，需要将一个重约40吨的反应器安装到混凝土基础上。周围有密集的管道和结构，吊车只能在一个狭小的区域作业，无法全伸支腿。

应用步骤：

1. 确定工况配置：

   • 支腿工况： 这是关键限制因素。假设现场只能允许支腿伸展到6米 x 6米的跨距。
   • 主臂长度： 设备就位高度不高，但需要一定的回转半径。选择30米主臂可能已足够。
   • 配重： 在支腿未全伸的情况下，配重不能使用最大值，否则会超过支腿接地比压或稳定性限制。性能表有对应“6m支腿跨距”的专门章节，并会注明允许的最大配重（例如60吨）。

2. 查询性能表：
