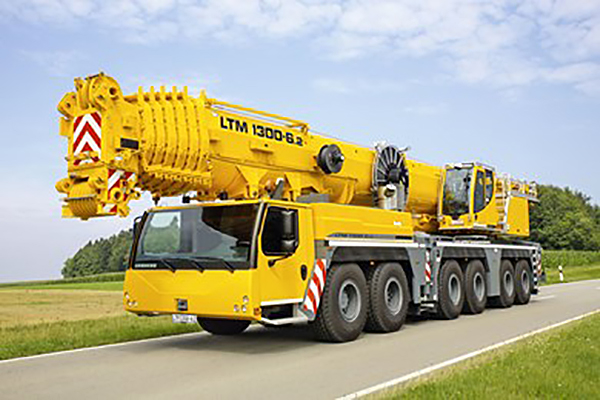

好的，我们来详细解析利勃海尔LTM 1300-6.2 全地面起重机在不同工况下如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解起重性能表的核心要素

在查看任何案例之前，必须明白性能表上的几个关键参数是相互制约的：

1. 工作幅度： 吊臂铰点到吊钩垂直线的水平距离。这是影响起重能力的最主要因素。幅度越大，起重能力越小。
2. 吊臂长度： 主臂伸出的长度。臂越长，在相同幅度下的起重能力越低。
3. 配重： 起重机后方配置的重量。LTM 1300-6.2 有多种配重配置（如基本配重、全配重、带超起配重等）。配重越大，起重能力越强，但对场地要求也越高。
4. 支腿工况： 支腿是全伸还是半伸，或者是否使用附加支腿垫板。这决定了起重机的稳定性和接地比压。
5. 吊钩滑轮组： 使用的是主钩还是副钩，穿绕的绳数是多少。这会影响吊钩自身的重量和最大起升速度。

核心原则：性能表上的每一个数字，都是在特定吊臂长度、配重和支腿工况下，对应某个幅度所能吊起的最大重量。实际操作中，必须留有安全余量，通常只能用到表载能力的75%-90%。

---

第二步：应用案例解析

我们通过三个典型的工况来演示如何查询和应用性能表。

案例一：近距离、重物吊装（如大型设备就位）

• 场景描述： 在开阔的工厂地面上，将一台重45吨的反应器吊装到基础上。基础距离起重机中心约7米。场地坚实，允许支腿全伸。吊装高度要求不高。
• 应用步骤：
  1. 确定工况： 支腿全伸，使用全配重（比如48吨）。
  2. 查询性能表：
     • 找到对应“全配重、全支腿”的性能表分页。
     • 我们的目标是幅度7米，吊重45吨。
     • 查看主臂长度栏。因为重物很近且不高，我们不需要长臂。我们选择最短的主臂长度（例如18.3米），因为此时起重能力最大。
  3. 读取数据： 在18.3米臂长、7米幅度这一栏，查到的额定起重量可能为68吨。
  4. 安全校核：
     • 吊重45吨 < 额定68吨。
     • 安全余量 = (68 - 45) / 68 ≈ 34%，这是非常安全的。
     • 同时，需要加上吊钩、索具的重量（假设为2吨），总吊载为47吨，依然远低于68吨。
  5. 结论： 该工况下，LTM 1300-6.2 完全有能力安全完成此次吊装。甚至可以评估是否能用更小的配重配置以节省准备时间。

案例二：中远距离、中高度吊装（如钢结构安装）

• 场景描述： 在建筑工地，将一段重15吨的钢梁安装到离地20米高的位置。起重机中心到安装点的水平距离（幅度）约为22米。
• 应用步骤：
  1. 确定工况： 场地允许支腿全伸，使用全配重（48吨）。
  2. 查询性能表：
     • 目标：幅度22米，吊重15吨，吊装高度要求臂长至少需要30米以上（考虑吊钩和索具高度）。
     • 我们选择主臂长度33.4米进行查询（这是一个常用臂长组合）。
  3. 读取数据： 在33.4米臂长、22米幅度下，查到的额定起重量可能为16.5吨。
  4. 安全校核：
     • 吊重15吨 + 吊钩索具重（约0.8吨） = 15.8吨。
     • 15.8吨 < 额定16.5吨，但安全余量仅为 (16.5 - 15.8) / 16.5 ≈ 4.2%！
     • 这个余量太小，非常危险！ 任何细微的晃动、风速变化或计算误差都可能导致超载。
  5. 调整方案：
     • 方案A（首选）： 尝试缩短幅度。如果可能，将起重机向前移动
