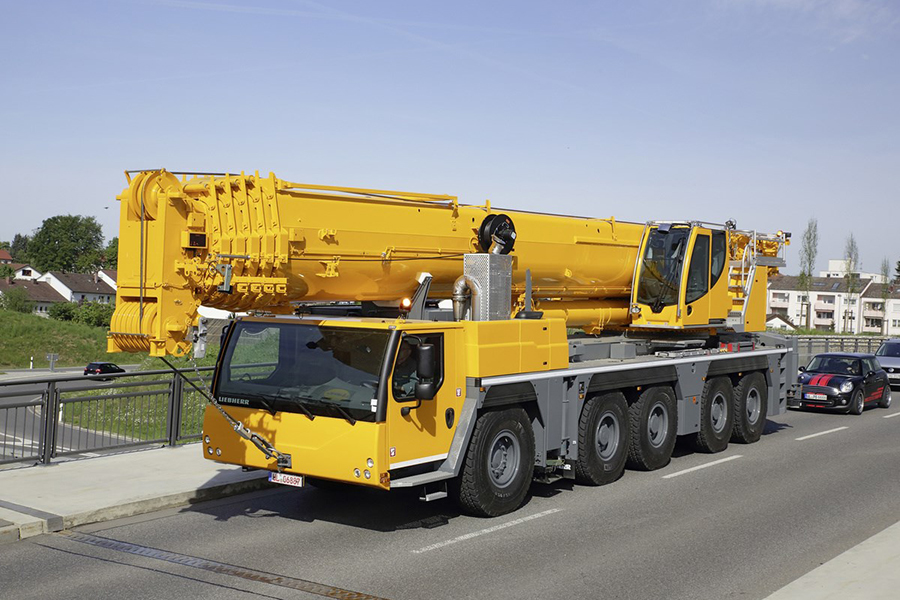

好的，利勃海尔LTM 1250-5.1是一款300吨级的全地面起重机，以其强大的起重能力和灵活性著称。要精通其起重性能表的应用，关键在于理解性能表的结构、限制因素以及如何在实际工况中综合运用这些数据。

以下将通过几个典型的应用案例，详细解析LTM 1250-5.1起重性能表的应用方法和决策过程。

第一步：理解性能表的核心要素

在查看任何案例前，必须明白性能表上的几个关键参数：

1. 工况配置： 这是性能表的基础。LTM 1250-5.1有多种配置，性能表会明确标注：

   • 主臂长度： 从10.2米到60米。
   • 副臂长度： 可加装9.5米至42米的变幅副臂或直线副臂，极大扩展作业范围。
   • 支腿模式： 如“全伸+全支”（所有支腿全部伸出）或“半伸+半支”等。支腿跨度越大，稳定性越好，起重能力越强。
   • 配重： 最大配重为95吨（加上中央压重）。配重多少直接影响起重性能。

2. 额定载荷： 性能表的主体，是一个二维表格，行是工作半径，列是臂长。交叉点的数字就是在该臂长和半径下允许的最大起重量。

3. 关键限制（红线）：

   • 倾覆载荷： 表格中的数值是基于整机稳定性（防止倾覆）计算出的。
   • 结构强度（黄区/红区）： 当工作半径很小或臂长很长时，起重能力可能受吊臂结构强度限制，而非稳定性。性能表通常会用颜色或符号区分（例如，黑色数字代表稳定性限制，蓝色或带框数字代表结构强度限制）。

---

应用案例解析

案例一：风电设备检修（大吨位，中远距离）

• 工况描述： 更换一台2.0兆瓦风机的齿轮箱，重量为75吨。风机轮毂高度80米。现场作业空间充足，地面坚实。
• 吊装目标： 将75吨的齿轮箱提升至85米高度，工作半径预计在24米左右。
• 应用性能表的过程：
  1. 确定工况配置： 此任务需要极大的起升高度。单靠60米主臂无法满足，必须使用主臂+副臂工况。
     • 假设配置：主臂60米 + 变幅副臂42米（安装角30°）。这种组合可以提供超过100米的起升高度。
  2. 选择正确的性能表： 找到对应“60m主臂 + 42m变幅副臂，30°角”的性能表。并确认使用最大支腿跨度（全伸全支） 和最大配重（95吨） 的表格，以获得最佳性能。
  3. 查表与验证：
     • 在性能表中，找到 “工作半径”24米 这一行。
     • 查看对应不同臂长组合下的载荷。由于我们使用的是固定配置，直接看24米半径下的额定载荷。
     • 假设查表结果为：在24米半径下，额定起重量为 80吨。
  4. 分析与决策：
     • 对比： 吊物重量75吨 < 额定起重量80吨。从稳定性角度看，理论上是可行的。
     • 安全余量考量： 80吨的额定载荷减去75吨的吊物重量，安全余量仅为5吨（约6.7%）。在实际操作中，这个余量可能偏小，需要极度谨慎。必须考虑：
       • 风载： 高空风荷载会显著增加起重机的实际负荷。
       • 吊具重量： 75吨是净重，必须加上专用吊具（可能重达2-3吨）的重量。
       • 动态载荷： 起升、回转时的惯性力。
     • 最终决策： 考虑到安全余量紧张，且是高风险的风电作业，更稳妥的方案是：
       • 尝试减小工作半径： 如果场地允许，将起重机更靠近塔筒，将半径减小到22米或20米，查表会发现额定载荷显著增加（例如22米时可能为90吨），安全余量大大增加。
       • 如果无法减小半径，则可能需要选择吨位更大的起重机（如LTM 1350-6.1）来执行此任务，以确保绝对安全。
