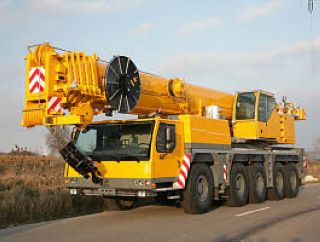

好的，利勃海尔LTM 1160-5.1是一款非常经典的160吨级全地面起重机，以其强大的起重能力和出色的机动性闻名。其起重性能表的应用是吊装作业安全与效率的核心。

下面我将通过几个典型的工况案例，详细解释如何应用LTM 1160-5.1的起重性能表。

首先，理解性能表的关键要素

在查看任何案例前，必须明白性能表上的几个关键参数：

1. 工况（Configuration）：即吊车的支腿伸展情况、配重使用情况、主臂长度和角度、是否使用副臂（飞臂）等。LTM 1160-5.1的性能表会按工况分页，如“主臂”、“主臂+副臂”、“超级起重工况”等。
2. 工作半径（Radius）：吊钩中心到起重机回转中心的水平距离。
3. 额定起重量（Capacity）：在该工况和半径下，起重机安全起吊的最大重量。
4. 臂长（Boom Length）：主臂伸出的长度。
5. 角度（Angle）：有时会用臂架与水平面的夹角来代替半径，但性能表通常以半径为准。
6. 百分比（%）：性能表上的数值通常已经考虑了稳定性安全系数（通常是75%或85%的倾翻载荷），严禁超载。

---

应用案例一：风电设备检修（主臂工况）

• 场景描述：需要更换一台风力发电机的齿轮箱，齿轮箱重量为45吨。安装高度为80米。现场作业空间充足，可以全伸支腿。
• 应用步骤：
  1. 确定工况：由于高度要求（80米），单靠主臂可能不够（LTM 1160-5.1主臂最长60米），但此案例中我们假设齿轮箱在塔筒内，实际吊装高度远低于80米，主臂可达。我们选择全伸支腿，使用全部配重（55吨） 的工况表。
  2. 估算半径：根据吊车停放位置与风机塔基的距离，假设工作半径为10米。
  3. 查阅性能表：在“主臂，全支腿，55t配重”的工况表中，找到臂长和半径的交汇点。
     • 假设我们需要臂长40米来达到所需高度。
     • 在40米臂长、10米半径下，查表得额定起重量约为 68吨。
  4. 安全校核：
     • 货物重量：45吨
     • 吊钩、索具重量：假设为2吨
     • 总吊载：45 + 2 = 47吨
     • 比较：47吨 < 68吨（额定起重量），安全。
     • 安全余量：(68 - 47) / 68 ≈ 31%，有充足的安全余量。
  5. 结论：该工况下，LTM 1160-5.1可以安全完成此项吊装任务。指挥和司机还需注意起升高度限位和风速影响。

---

应用案例二：化工厂反应塔安装（主臂+副臂工况）

• 场景描述：安装一个重量为30吨，高度为50米的细长反应塔。需要将反应塔从水平状态翻身至竖直状态，并精确就位。作业半径较大，约为18米。
• 应用步骤：
  1. 确定工况：由于物体高度高，需要较大的起升高度，必须使用副臂（飞臂）。选择 “主臂+副臂”工况表。假设使用主臂42米 + 副臂24米的组合，总臂长66米。全支腿，带55吨配重。
  2. 确定半径：翻身和就位过程需要18米半径。
  3. 查阅性能表：在对应的副臂工况表中，找到主臂42米，副臂24米，半径18米的交汇点。查表得额定起重量约为 33吨。
     • 特别注意：副臂工况的性能通常远低于主臂工况，且性能表会标注副臂的安装角度（如0°，15°，30°），不同角度起重能力不同，需要准确选择。
  4. 安全校核：
     • 货物重量：30吨
     • 索具及翻身吊具重量：假设为3吨（翻身工况索具复杂，重量大）
     • 总吊载：30 + 3 = 33吨
     • 比较：33
