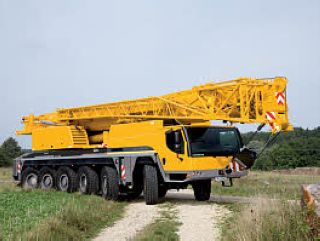

好的，我们来详细探讨一下利勃海尔LTM 1150-6.1全地面起重机在不同工况下，如何具体应用其起重性能表。这对于确保吊装作业的安全与高效至关重要。

首先，理解LTM 1150-6.1的关键性能参数

在查看性能表之前，必须掌握这台吊车的基本“硬实力”：

• 最大起重量： 150吨
• 主臂长度： 10.6米 - 60米（全缩/全伸）
• 变幅副臂： 可延伸至最大61米（主臂+副臂总长可达121米）
• 7节主臂，全功率变幅： 这是其核心优势之一，允许在吊装过程中同步伸缩和变幅，极大提升了作业灵活性。

核心原则： 起重性能表上的数值并非固定不变，它受到三个关键因素的严格制约：

1. 幅度（工作半径）： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
3. 配重： 使用的配重吨数。配重越大，起重能力越强。 LTM 1150-6.1通常有多种配重配置（如基本配重、全配重等）。

---

应用案例解析

我们将通过三个典型的工况场景，来演示如何查询和应用起重性能表。

案例一：城市立交桥预制梁吊装（工况：主臂作业，短距离重物）

• 场景描述： 需要在城市立交桥工地吊装一块重约80吨的预制混凝土箱梁。现场空间相对紧凑，吊车支设在桥墩附近。
• 吊装规划：
  • 目标： 安全地将箱梁吊起并旋转到位，安装到桥墩上。
  • 关键参数估算： 箱梁重量80吨，安装位置距离吊车回转中心约10米。考虑到起吊高度，主臂需要伸出至约30米。
• 查询性能表（假设使用全配重）：
  1. 找到对应 30米臂长 的那一列。
  2. 在“幅度”行中找到 10米 或最接近的数值。
  3. 在10米幅度与30米臂长的交汇点，查看额定起重量。性能表上该点的数值通常会远大于80吨（可能超过120吨）。
• 应用分析与决策：
  • 安全性校验： 额定起重量 > 实际吊重（如120吨 > 80吨），满足要求。
  • 额外考虑：
    • 吊具重量： 必须将吊钩、钢丝绳、卸扣等吊具的重量（假设为2吨）计算在内。因此，总吊重为 80吨 + 2吨 = 82吨。82吨仍然远小于120吨，安全。
    • 稳定性： 虽然性能表允许，但吊装80吨重物在10米半径时，对地面承压要求很高。必须确保支腿完全伸出，下方铺设了足够大的路基板，且地基坚实。
  • 结论： 此工况下，LTM 1150-6.1能力绰绰有余，甚至可以考虑使用更短的臂长或稍大的幅度来优化作业效率。

案例二：化工厂反应塔安装（工况：主臂+副臂作业，大高度吊装）

• 场景描述： 在化工厂区内安装一个高50米、重25吨的反应塔。周围管道和设备密集，吊车需要站在较远的位置，且需要将反应塔越过障碍物吊装就位。
• 吊装规划：
  • 目标： 将反应塔垂直吊起超过周围设备的高度，然后精准放入基础中。
  • 关键参数估算： 反应塔重量25吨。由于障碍物，吊车需在距离基础中心20米外支车。所需吊装高度至少为50米 + 吊具高度 + 安全距离 ≈ 55米。仅用60米主臂可能角度太陡，操作空间小，因此需要使用“主臂+副臂”工况。
  • 臂架配置： 假设使用 主臂42米 + 副臂18米，总臂长60米。在20米幅度下，主臂角度较低，副臂可以提供必要的垂直高度。
• 查询性能表（主臂+副臂工况表）：
  1. 找到
