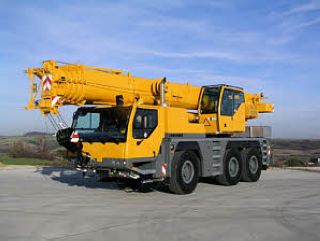

好的，很乐意为您详细解析利勃海尔LTM1055-3.2起重机在不同工况下起重性能表的应用案例。作为一款55吨级的全地面起重机，LTM1055-3.2以其紧凑的尺寸和灵活的配置，在城市建设、设备安装等场景中应用非常广泛。

核心前提：理解起重性能表

在分析案例前，必须明确几个关键概念：

1. 工况： 主要指起重机的支腿伸展状态（全伸、半伸、不全伸）和配重的使用情况。
2. 额定起重量： 性能表中查到的数值，是在特定工况、幅度、臂长下允许起吊的最大重量。实际起吊重量必须小于或等于额定起重量。
3. 幅度： 吊钩中心到起重机回转中心的水平距离。
4. 臂长： 主臂伸出的长度。
5. 百分比表/力矩表： 现代起重机电脑（LICCON系统）会实时计算负载率，但其核心依据就是性能表。

LTM1055-3.2 典型工况配置：

• 工况1： 全支腿，360°全回转，使用基本配重（通常为5.5吨）。
• 工况2： 全支腿，360°全回转，使用最大配重（通常为16吨）。
• 其他工况： 还包括不全支腿、有限角度（如侧方/后方作业）等，其性能会大幅降低，需格外谨慎。

---

应用案例解析

案例一：市政工程 - 更换路灯

• 任务描述： 在城市主干道上更换一个重量为0.8吨的旧路灯。
• 现场条件： 作业区域狭窄，两侧是行车道，需要占用最少的路面空间。路灯高度约12米。
• 工况选择与分析：
  1. 选择工况： 由于路灯重量很轻，但作业空间受限，我们选择 “工况1：全支腿+基本配重5.5吨” 即可。无需安装沉重的最大配重，节省了准备时间和对路面的占用。
  2. 查阅性能表： 我们需要将新路灯吊装到12米的高度。这意味着主臂需要伸出比12米更长的长度（考虑吊钩、索具高度），假设我们计划使用 16米主臂。
  3. 确定幅度： 起重机需要停靠在离路灯杆基座一定距离的地方，假设幅度为 8米。
  4. 查表： 在工况1的性能表中，找到“臂长16m”与“幅度8m”的交汇点。查LTM1055-3.2性能表可知，此工况下的额定起重量约为 9.0吨。
• 结论： 任务重量0.8吨远小于额定起重量9.0吨，负载率极低，作业非常安全。甚至可以尝试使用更短的臂长或更大的幅度，以优化起重机站位，减少对交通的影响。

案例二：厂房建设 - 安装钢结构屋架

• 任务描述： 安装一段重量为12吨的钢结构屋架。
• 现场条件： 厂房内作业，屋顶尚未完全封闭，起重机位于坚实的地面上。屋架需要安装到离地15米高的柱顶上，起重机吊装时需要一定的回转幅度。
• 工况选择与分析：
  1. 选择工况： 起重量较大（12吨），必须使用 “工况2：全支腿+最大配重16吨” 以确保足够的起重能力。
  2. 确定幅度和臂长： 安装点高度15米，加上吊索具和安全高度，主臂需要达到约18-20米。起重机站位需避开下方结构，估计作业幅度在 10米 左右。我们选择 20米主臂。
  3. 查表： 在工况2的性能表中，找到“臂长20m”与“幅度10m”的交汇点。查表可知，额定起重量约为 14.5吨。
• 结论： 任务重量12吨 < 额定起重量14.5吨，负载率为12/14.5 ≈ 82.7%，在安全范围内（通常要求低于85%-90%）。此方案可行。但需注意，如果现场条件导致幅度必须增大到12米，那么在20米臂下，额定起重量会降至约11.2吨，此时12吨的重量就超载了！必须重新调整起重机站位，确保幅度在10米以内。

案例三：受限空间 - 在建筑侧面
