利勃海尔LTM1050-3.1汽车吊性能参数表、吊车吊臂计算工况表
吊车参数应用

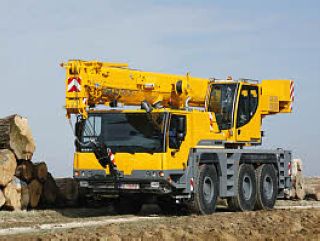

好的，我们来详细探讨一下利勃海尔LTM 1050-3.1全地面起重机在不同工况下起重性能表的应用案例。
首先，理解LTM 1050-3.1的基本参数至关重要：
- 最大起重量： 50吨
- 主臂长度： 10.6米 - 36米（不含副臂）
- 副臂长度： 可选配，可延伸至50米以上
- 最大起升高度： 主臂+副臂可达约70米
- 主要特点： 5桥底盘，机动性好，是50吨级别中非常经典和受欢迎的机型。
起重性能表的核心要素： 性能表是一个多维度的表格，主要变量包括：
- 工作幅度： 吊钩中心到起重机回转中心的水平距离。
- 臂长： 主臂伸出的长度。
- 配重： 使用的配重吨数（例如，LTM 1050-3.1通常有12吨或16.5吨配重）。
- 支腿工况： 全伸支腿或半伸支腿，这决定了起重机的稳定区域。
应用案例：将性能表转化为实际操作
案例一：城市商业区空调机组吊装（典型的中短臂、小幅度作业）
- 工况描述： 需要将一台重18吨的中央空调主机吊装到一栋6层商业楼的楼顶（高度约25米）。现场空间狭窄，起重机只能在一侧街道支车，作业半径（幅度）预计为10米。
- 应用性能表步骤：
- 确定关键参数：
- 吊装重量： 18吨
- 所需幅度： 10米
- 所需高度： 25米 + 索具高度 ≈ 28米
- 查阅性能表（假设使用16.5吨配重，全支腿）：
- 首先看“幅度”为10米这一列。
- 然后向下看不同臂长对应的起重能力。例如：
- 臂长18.3米时，额定起重量可能为30吨。
- 臂长24米时，额定起重量可能为22吨。
- 臂长30米时，额定起重量可能为16吨。
- 分析与决策：
- 我们需要的高度是28米，因此必须选择至少30米的主臂。
- 在30米臂长、10米幅度下，性能表显示额定起重量为16吨，小于我们的吊装重量18吨。这是绝对不允许的！
- 调整方案：
- 方案A（调整位置）： 与施工方协商，能否让起重机更靠近楼体，将幅度减小到8米。在8米幅度、30米臂长下，额定起重量可能提升到22吨以上，满足18吨要求。
- 方案B（使用副臂）： 如果无法移动，可以考虑使用24米主臂 + 副臂的工况。查阅“主臂+副臂”性能表，在10米幅度下，其起重能力可能刚好满足18吨，并且能达到所需高度。
- 结论： 性能表帮助机手和吊装指挥员提前识别了风险，避免了超载事故，并指导他们制定了安全可行的吊装方案。
- 确定关键参数：
案例二：风电场地埋管吊装（典型的全伸臂、大幅度作业）
- 工况描述： 在开阔的风电场，需要将一根长12米、重8吨的混凝土管道吊装到预先挖好的沟槽中。由于沟槽很长，起重机需要在一个位置覆盖较大的范围，作业半径可能达到20米以上。
- 应用性能表步骤：
- 确定关键参数：
- 吊装重量： 8吨
- 所需幅度： 22米（为了覆盖更远的吊装点）
- 所需高度： 不高，主要是水平移动。
- 查阅性能表（全支腿，16.5吨配重）：
- 查看幅度22米这一列。
- 随着臂长增加，起重能力会下降。例如：
- 臂长24米时，额定起重量可能为10吨。
- 臂长36米（全伸主臂）时，额定起重量可能为7.5吨。
- 分析与决策：
- 吊装重量8吨，在36米臂长、22米幅度下，性能表显示为7
