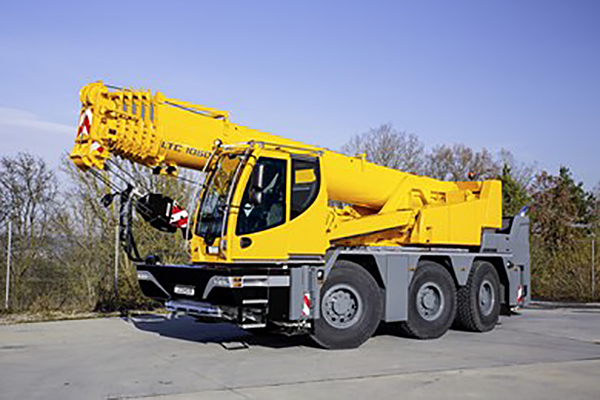

利勃海尔LTC1050-3.1汽车吊性能参数表、吊车吊臂计算工况表
吊车参数应用
好的，我们来详细探讨一下利勃海尔LTC 1050-3.1这款非常受欢迎的5轴50吨级全地面起重机的起重性能表在不同工况下的应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。
一、 认识LTC 1050-3.1的性能表关键要素
在分析案例前，我们先快速了解其性能表的主要变量，这些变量共同决定了最终的额定起重量：
工况：这是最重要的前提。LTC 1050-3.1主要有：
- 全工况：使用所有支腿，提供最大稳定性。
- 重型工况：使用附加的支腿垫板或延伸器，进一步增强能力。
- 塔式工况：安装塔式副臂，用于需要极高起升高度但起重量相对较小的作业。
- 行驶状态：不带支腿作业，能力最受限，仅用于非常轻的紧急吊装。
幅度：吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小，这是最基本的物理原理。
臂长：主臂伸出的长度。臂长越长，在相同幅度下的起重能力通常越低。
配重：LTC 1050-3.1通常有基本配重和可选配重。配重越大，起重能力越强，但需要更大的安装空间和更长的准备时间。
支腿设置：全伸支腿（提供最大支撑跨度）或半伸支腿（用于狭窄场地）。全伸支腿能提供最佳的起重性能。
二、 不同工况下的应用案例
假设我们使用的配置是：主钩，全配重（如16吨），全伸支腿。这是最常见的“标准”配置。
案例一：城市建筑工地 - 安装预制混凝土楼板
- 工况选择：全工况。城市工地空间相对充足，需要稳定和安全的作业。
- 作业描述：需要将一块重15吨的预制混凝土楼板吊装到离起重机约15米远、20米高的位置。
- 性能表查询与应用：
- 确定关键参数：起重量 = 15吨，幅度 ≈ 15米（需考虑构件尺寸和就位点），所需高度 ≈ 20米（需加上吊索具高度）。
- 选择臂长：20米的高度，加上安全余量，选择24米左右的主臂长度是合适的。
- 查表：在性能表上，找到“24米臂长”与“15米幅度”的交汇点。查询该点的额定起重量。
- 结果：假设查表得额定起重量为18吨。
- 决策：15吨 < 18吨，作业安全。但操作员还需考虑：
- 风载（楼板受风面积大）。
- 吊索具的重量（约0.5-1吨）。
- 缓慢平稳操作，避免摆动。
案例二：设备厂房内 - 更换大型机床核心部件
- 工况选择：重型工况或全工况（全伸支腿）。厂房内作业，空间可能受限，但设备价值高，要求绝对稳定。
- 作业描述：在厂房内更换一台重28吨的大型精密主轴。作业幅度非常小，只有8米，但要求精准微动。
- 性能表查询与应用：
- 确定关键参数：起重量 = 28吨，幅度 = 8米。高度要求不高。
- 选择臂长：由于幅度小，使用较短的臂长即可，如16米主臂。
- 查表：在“重型工况”或“全工况”性能表中，查找“16米臂长”与“8米幅度”的交汇点。
- 结果：假设查表得额定起重量为35吨。
- 决策：28吨 < 35吨，作业安全。但需特别注意：
- 地面承压能力：重型吊装需确保厂房地面足够坚固，必要时铺设钢板分散压力。
- 精准就位：使用LTC 1050-3.1的微动性能和卷扬平稳性，缓慢操作。
