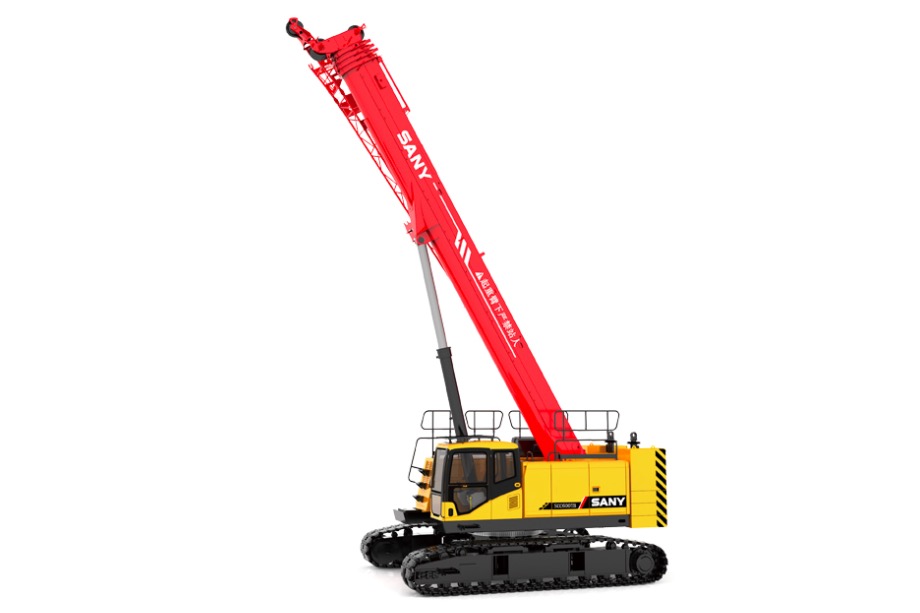

好的，我们来详细探讨一下三一STB600T5伸缩臂履带吊（60吨级）的起重性能表在不同工况下的具体应用案例。

首先，要理解其性能表的核心是几个关键变量的组合：主臂长度、工作幅度（吊重距离）、配重配置、以及是否使用副臂。性能表上的每一个数字都是这些变量严格对应的结果。

核心概念：性能表的关键变量

1. 主臂长度： STB600T5的主臂通常可以从13米左右一直伸缩到约40米。臂越长，起重能力越低。
2. 工作幅度： 即吊钩中心到吊车回转中心的水平距离。幅度越大，起重能力越低。这是最常使用的参数。
3. 配重配置： 该车型通常有基本配重和可选配重。使用更重的配重可以显著提升在较大幅度下的起重性能。
4. 工况模式： 如重载模式、标准模式等，对应不同的起重能力限制，以确保稳定性。

应用案例解析

以下是三个典型的工况应用案例，展示如何查询和使用性能表。

案例一：近距离重物吊装（如设备安装、预制构件吊装）

• 场景描述： 在工厂内安装一台重达45吨的大型设备。现场空间开阔，吊车可以紧靠设备基础就位。计划主臂长度18米，工作幅度控制在6米以内。
• 性能表查询与应用：
  1. 确定工况： 使用基本配重，主臂长度18米。
  2. 查找对应数据： 在性能表上找到“主臂长度18m”这一列，然后横向查看“工作幅度6m”对应的额定起重量。
  3. 结果分析： 根据STB600T5的性能表，在此工况下，其额定起重量通常在50吨以上（例如可能达到52吨）。
  4. 决策与安全校核：
     • 可行性判断： 45吨 < 52吨，从起重能力上看是可行的。
     • 安全余量： (52 - 45) / 52 ≈ 13.5% 的余量，符合安全操作规程（通常要求负载不超过额定起重量的75%-90%，视公司安全规定而定）。
     • 实际操作： 吊装时，必须严格控制幅度，确保不超过6米。指挥和司机需密切配合，平稳操作。

案例二：中远距离吊装（如钢结构吊装、桥梁板铺设）

• 场景描述： 在市政桥梁工地，需要将一块重20吨的桥面板吊装到指定位置。由于桥墩已起，吊车无法过于靠近，预计工作幅度为16米。需要的主臂长度约为30米以跨越障碍。
• 性能表查询与应用：
  1. 确定工况： 主臂长度30米，工作幅度16米。考虑到幅度较大，应使用全部可选配重以发挥最佳性能。
  2. 查找对应数据： 在“全配重”工况的性能表中，找到“主臂30m”列，查看“幅度16m”的额定起重量。
  3. 结果分析： 在此工况下，额定起重量可能约为22吨。
  4. 决策与安全校核：
     • 可行性判断： 20吨 < 22吨，理论可行。
     • 关键风险点： 余量很小（仅2吨）。必须考虑吊具重量（索具、吊钩等可能重达1-2吨）。如果吊具重1.5吨，则总吊重为21.5吨，非常接近额定极限，风险极高。
     • 优化方案：
       • 尝试调整吊车站位，尽可能减小工作幅度到14米或15米，起重能力会有明显提升。
       • 如果无法调整站位，必须严格执行吊装方案，进行精确计算，并确保地面承载力足够，天气状况良好（无风或微风）。
     • 结论： 此工况处于临界状态，需格外谨慎，最好优化方案后再执行。

案例三：使用副臂进行高空或特殊作业（如电厂维修、设备就位）

• 场景描述： 需要在高度超过40米的厂房内安装一台轻型设备，设备重仅8吨。主臂长度不够或作业空间受限，需要添加副臂（飞臂）。
• 性能表查询与应用：
  1. 确定工况： 主臂伸出一定长度（例如24米），加装副臂（例如9米），总臂
