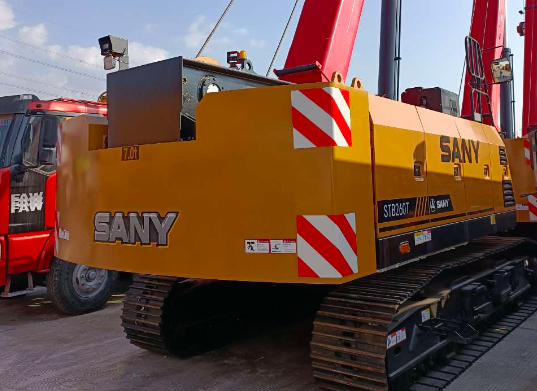

三一STB260T履带吊性能参数吊臂计算吊车工况表-吊小二-51机械

三一STB260T履带吊性能参数表、吊车吊臂计算工况表

点此查看

好的，我们来详细探讨一下三一STB260T汽车起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它不是一成不变的，而是随工况（主要是支腿跨距、臂长、工作幅度）的变化而动态变化的。

三一STB260T是一款26吨级的汽车起重机，其性能表主要受以下三个关键因素影响：

场景描述： 在一个新建厂房的工地，需要将一台重约8吨的空气压缩机从卡车上卸下，并吊运至距离卡车约10米远的设备基础平台上。工地地面为平整的硬化水泥地。

应用步骤：

确定工况参数：
- 吊装重量： 8吨（需包括索具重量，假设为0.2吨，总计约8.2吨）。
- 工作幅度： 重物中心到支腿中心的水平距离预计为10米。
- 臂长需求： 需要跨越卡车高度并将重物放到基础上，预计需要伸出18米左右的臂长。
- 支腿跨距： 选择全伸支腿，以获得最大稳定性。STB260T全伸支腿跨距通常为6.4米×6.2米。
查询性能表：
- 找到对应 “支腿全伸” 的性能表。
- 在表中，找到 “臂长18米” 这一列。
- 沿着这一列向下找到 “工作幅度10米” 这一行。
- 查看交叉点的额定起重量。假设查询结果为 9.5吨。
安全分析与决策：
- 对比： 额定起重量（9.5吨） > 实际吊重（8.2吨）。
- 结论： 该工况下，起重能力满足要求，且有一定的安全余量。可以安全作业。
- 注意事项： 操作时需缓慢起钩，平稳回转，避免突然动作导致幅度增大或产生动载荷。

场景描述： 在一条城市道路旁进行路灯维修，需要更换一个重约1.5吨的灯杆。但由于人行道和绿化带的限制，吊车只能单侧支腿作业，或者支腿不能完全伸出，跨距仅为4.5米×4.5米。

应用步骤：

确定工况参数：
- 吊装重量： 1.5吨（含吊具）。
- 工作幅度： 需要将灯杆吊起并安装到基座上，幅度约为8米。
- 臂长需求： 灯杆高度约12米，考虑起吊高度，臂长需要16米左右。
- 支腿跨距： 关键点！ 此时是 非全支腿工况，跨距为4.5米。
查询性能表：
- 必须找到对应“支腿半伸”或明确标注跨距为4.5米时的性能表。 严禁使用全支腿性能表来指导非全支腿作业！
- 在4.5米跨距的性能表中，找到 “臂长16米” 列和 “幅度8米” 行。
- 假设查询到的额定起重量为 3.0吨。
安全分析与决策：
- 对比： 额定起重量（3.0吨） > 实际吊重（1.5吨）。
- 结论： 虽然满足要求，但安全余量相对较小。必须格外注意：
  - 确保支腿下方垫好枕木，地面坚实。
  - 动作要非常平稳，避免任何方向的急停急启。
  - 密切观察吊车稳定性。
- 风险警示： 如果错误地参考了全支腿性能表（在同样臂长和幅度下，起重量可能高达7-8吨），会严重误判起重能力，导致倾覆事故。

**场景描述：
