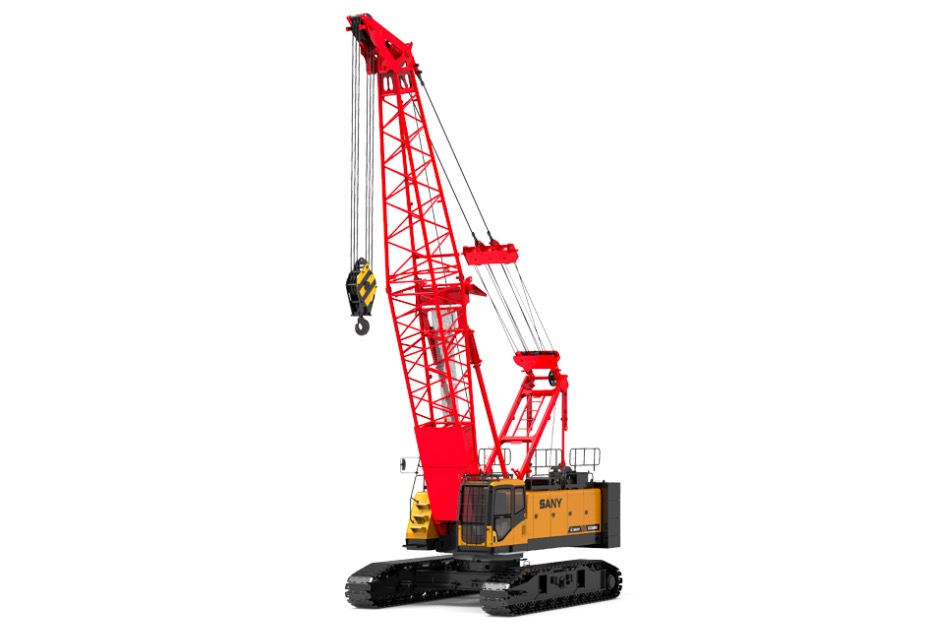

好的，我们来详细探讨一下三一SCC900HD多功能履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确SCC900HD的核心特点：

• 多功能性：主机可作为履带起重机、强夯机、植桩机等，这意味着其性能表会根据不同的功能配置（主臂、固定副臂、变幅副臂、强夯工况等）而变化。
• 900吨级：属于大型起重机，其性能表复杂，对操作精准度要求极高。
• 工况多样：主要涉及主臂工况、固定副臂工况和强夯工况。

起重性能表是起重机操作的“法律”和“地图”，任何吊装作业前都必须严格查阅。其核心应用逻辑是：根据吊装物的重量和计划的工作半径（幅度），在性能表中查找对应的额定起重量，并确保额定起重量 > 吊装物重量，同时考虑所有安全因素（如风载、地基、索具重量等）。

以下是几个典型的应用案例：

案例一：风电设备吊装（主臂工况 + 固定副臂工况）

场景描述： 在某风电场，需要安装一台风力发电机组。需要吊装的部件包括：塔筒（最重段85吨）、机舱（120吨）、叶片（70吨，但尺寸巨大，需考虑风载）。作业高度超过100米。

性能表应用步骤：

1. 确定工况配置：这种高耸设备的吊装需要使用主臂 + 固定副臂 的工况。假设配置为：主臂60米 + 副臂48米，总臂长超过100米。
2. 查阅性能表：找到对应“主臂60m + 副臂48m”的性能表。性能表会是一个矩阵，横轴是工作半径，纵轴是臂架角度或直接对应起升高度，交叉点是额定起重量。
3. 吊装塔筒和机舱（最重件）：
   • 目标：将120吨的机舱吊装至90米高的塔顶。
   • 查询：在性能表中，我们需要找到一个工作半径和臂架组合，使得在所需高度下，额定起重量大于120吨（还需加上吊钩、索具的重量，假设总计125吨）。
   • 决策：查询发现，在工作半径为20米时，该工况的额定起重量为130吨。130吨 > 125吨，符合要求。因此，操作团队需要将起重机精准定位在距离塔基中心20米的位置进行吊装。
   • 安全余量：(130-125)/125 = 4% 的余量，属于精细操作，需要严格控制风速和操作平稳性。
4. 吊装叶片（大尺寸件）：
   • 目标：将70吨的叶片吊装至100米高度。叶片受风面积大，需要更小的工作半径以增加稳定性。
   • 查询：由于叶片重量轻但要求稳定性高，可以选择更小的工作半径，例如16米。查询性能表，在16米半径下，额定起重量可能达到150吨以上，远远满足重量要求，提供了巨大的抗风安全余量。
   • 决策：选择16米工作半径进行叶片吊装，并密切关注风速仪，确保在安全风速内作业。

案例小结： 在此案例中，性能表帮助工程师确定了起重机的准确定位点和臂架配置，确保了重物在安全承载范围内被吊装到指定高度。

案例二：化工厂大型反应器安装（主臂工况）

场景描述： 在空间紧凑的化工厂区内，需要安装一个重达200吨的大型反应器。现场空间有限，起重机无法完全展开，可能需要“溜尾”作业。

性能表应用步骤：

1. 确定工况配置：由于设备高度不高但重量大，通常使用纯主臂工况即可，例如配置78米主臂。
2. 分析吊装过程：反应器需要从平躺状态被抬升到直立状态（溜尾吊装）。这个过程涉及起重机负荷和工作半径的动态变化。
   • 初始状态：反应器平躺，起重机吊头部，另一台辅助吊车抬尾部（溜尾）。此时主吊车的工作半径较大（因为臂架要伸出去够到设备头部），例如14米。
   • 直立过程：随着反应器抬起，主吊车的负荷逐渐增加，工作半径逐渐减小（臂架回收）。
   • 最终状态：反应器直立，
