好的，我们来详细探讨一下三一SCC900A履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，要明确一个核心概念：履带起重机的起重性能不是固定不变的，它严重依赖于具体的工况配置。 性能表是工程师和操作员在现场做出安全、高效决策的“圣经”。

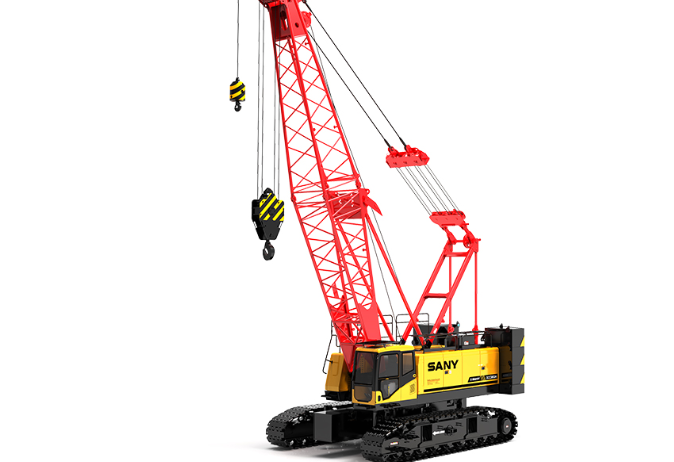

三一SCC900A是一款90吨级的履带起重机，其性能表主要受以下因素影响：

• 主臂工况： 主臂长度（从12米到52米）。
• 固定副臂工况： 主臂长度 + 副臂长度（有多种组合）。
• 工作半径： 吊钩中心到起重机回转中心的水平距离。
• 配重状态： 是否使用中央配重或后置配重，以及配重的重量。
• 地基条件/履带配置： 履带是全伸、半伸还是收回状态，这影响了起重机的稳定性和额定负载。

下面我们通过几个典型的实际案例来说明如何应用性能表。

案例一：风电设备检修（主臂工况）

场景描述： 某风电场，需要对一台风力发电机的齿轮箱进行更换。现场空间开阔，地基坚实。齿轮箱重量约为18吨，需要吊装的高度约为70米。吊装点距离起重机计划站位约20米。

应用性能表步骤：

1. 确定工况配置：

   • 由于高度要求高（70米），且是单一部件吊装，选择主臂工况。
   • 查阅性能表，选择合适的主臂长度。要吊到70米高，考虑吊钩、索具的高度以及安全余量，可能需要选择52米的主臂，甚至需要考虑更长的臂长组合（如果SCC900A有选配），但此案例中我们假设52米主臂加上吊钩高度可以满足要求。
   • 配重选择：使用全配重（例如中央配重+后置配重）以发挥最大性能。
   • 履带配置：地基好，使用全伸履带以增加稳定性。

2. 查询性能表：

   • 找到 “52米主臂，全配重，全伸履带” 对应的性能表。
   • 在表中，找到 “工作半径” 为20米这一列。
   • 查看该列对应的 “额定起重量” 。假设性能表显示在20米半径、52米臂长下，额定起重量为22吨。

3. 安全校核与决策：

   • 负载重量： 齿轮箱重18吨，加上吊钩、索具重量（假设1吨），总重约19吨。
   • 性能对比： 额定起重量22吨 > 总重19吨。
   • 安全余量： (22 - 19) / 22 ≈ 13.6% 的余量，符合通常要求的安全标准（一般要求负载不超过额定起重量的75%-90%，具体看公司规定，但22>19本身是安全的）。
   • 结论： 该工况配置安全可行。操作员可以将起重机行驶到指定站位，按要求架设，并进行吊装作业。

案例二：化工厂内设备安装（固定副臂工况）

场景描述： 在一个空间受限的化工厂区内，需要安装一个高度25米、重量15吨的反应塔。由于周围有管廊和建筑物，起重机无法过于靠近，最小工作半径预计为14米。反应塔本身细长，需要较大的起升高度才能直立安装。

应用性能表步骤：

1. 确定工况配置：

   • 主臂工况可能无法在14米半径下达到25米以上的起升高度。因此必须使用固定副臂工况来增加吊装高度。
   • 假设选择 “主臂30米 + 副臂12米” 的组合，总臂长42米，可以有效满足高度要求。
   • 配重和履带根据现场地基情况选择最佳配置（如全配重、半伸履带）。

2. 查询性能表：

   • 找到 “固定副臂工况：主臂30米，副臂12米，全配重” 的性能表。
   • 在表中，找到 “工作半径” 为14米这一列。
   • 查看额定起重量。假设性能表显示为16吨。

3. 安全校核与决策：

   • 负载重量： 反应塔15吨 + 吊具1吨 = 16吨。
   • 性能对比： 额定起重量16吨 = 总重
