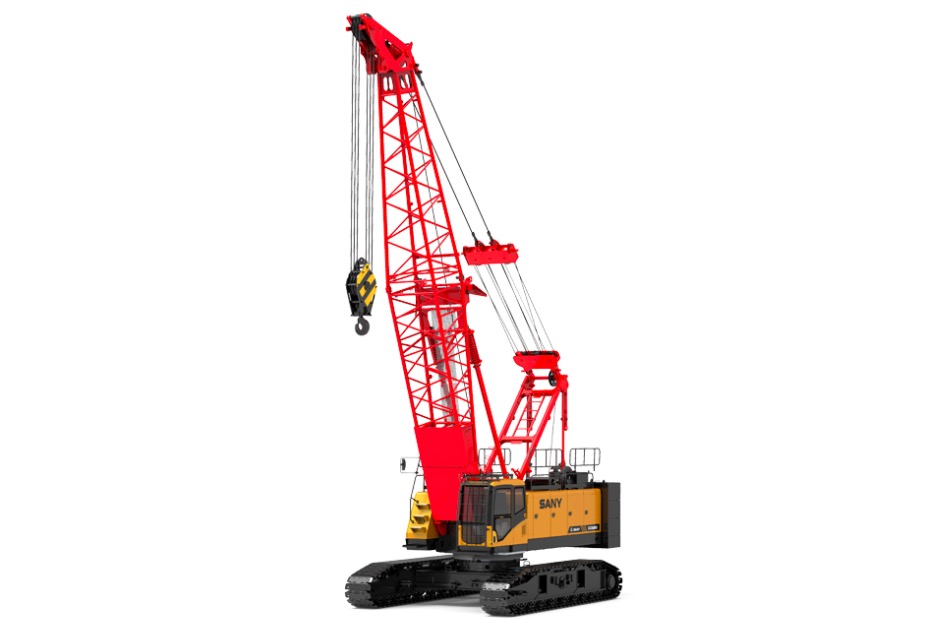

好的，我们来详细解析一下三一SCC800HD-1履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：履带起重机的起重能力不是固定的，它严重依赖于具体的工况配置。 SCC800HD-1作为一款80吨级的“多功能”履带吊，其“多功能”就体现在可以通过改变主臂长度、副臂（固定副臂或塔式副臂）、配重、工作半径等参数来适应各种复杂的吊装任务。

起重性能表就是所有这些变量组合下，起重机安全起重能力的“说明书”和“法律依据”。任何吊装作业前，都必须查阅准确的性能表并进行计算。

理解SCC800HD-1的关键工况配置：

1. 主臂工况： 最常用的工况。主臂长度从13米到52米（或更长，取决于型号版本）可调。
2. 固定副臂工况： 当需要更大的起升高度而主臂无法满足时使用。主臂+固定副臂组合，但起重能力会显著降低。
3. 塔式副臂工况： 用于需要极高起升高度和较小作业半径的场合，如电厂、高层建筑钢结构安装。
4. 配重： 有基本配重和可选配重。使用更长的臂杆或进行重型吊装时，必须安装全部配重甚至超起配重来提供足够的稳定性。
5. 工作半径： 吊钩中心到起重机回转中心的水平距离。这是性能表中最关键的变量之一，半径越大，起重能力越小。
6. 超起装置： 选配项，能极大提升大半径下的起重性能和稳定性。

应用案例解析

假设我们要吊装一个重35吨的设备部件。

案例一：场地开阔的常规设备安装（主臂工况）

• 场景描述： 在开阔的工厂空地上，将一台35吨的压缩机安装到混凝土基础上。安装高度不高，约8米。场地允许起重机自由站位。
• 应用性能表步骤：
  1. 确定吊装重量： 35吨（需加上吊钩、索具重量，假设总重为36吨）。
  2. 确定所需工作半径： 由于场地开阔，我们可以将起重机尽量靠近基础点，假设工作半径为7米。
  3. 选择主臂长度： 安装高度8米，加上吊钩滑轮组高度和安全余量，选择18米的主臂长度绰绰有余。
  4. 查阅性能表（主臂工况）：
     • 找到“主臂长度18米”对应的性能表。
     • 在“工作半径”列找到“7米”。
     • 查看对应行的“额定起重量”。假设性能表显示在7米半径、18米臂长下，起重能力为48吨。
• 结论分析：
  • 36吨（吊重） < 48吨（额定能力），满足要求，且有余量。
  • 决策： 此方案安全可行。可以选择18米主臂，在7米半径内完成吊装。甚至可以为了更平稳起见，使用更短的臂长（如15米），其在7米半径的能力会更高。

案例二：受限场地内靠近建筑物吊装（主臂工况）

• 场景描述： 在同一工厂，但设备需要安装在一个现有厂房旁边，起重机无法紧靠安装点，最小工作半径被限制在14米。设备重量仍是35吨（总重36吨）。
• 应用性能表步骤：
  1. 确定吊装重量： 36吨。
  2. 确定所需工作半径： 14米（受限条件）。
  3. 选择主臂长度： 需要臂长足够跨越厂房边缘或其他障碍物。假设需要36米的主臂。
  4. 查阅性能表（主臂工况）：
     • 找到“主臂长度36米”对应的性能表。
     • 在“工作半径”列找到“14米”。
     • 查看额定起重量。性能表可能显示在此配置下，起重能力为38吨。
• 结论分析：
  • 36吨（吊重）非常接近38吨（额定能力）。
  • 风险与决策：
    • 余量很小： 这是临界吊装，风险较高。任何轻微的超载（如重量估算误差）或地面沉降都可能导致事故。
    • 必须核实： 需确保设备重量绝对精确，且起重机处于绝对水平坚固的地面上。
