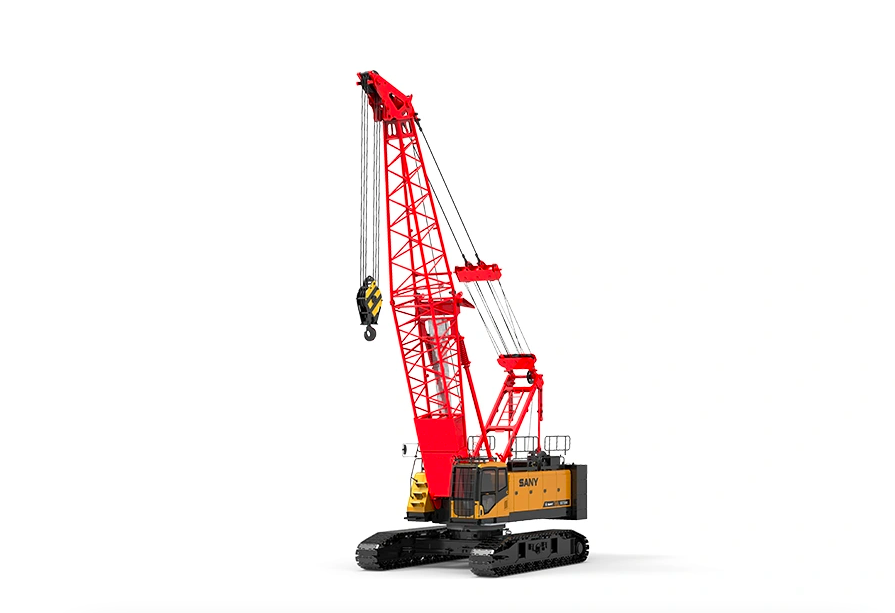

好的，我们来详细解析一下三一SCC750HD-6履带吊的起重性能表在不同工况下的具体应用案例。

首先，需要明确一个核心概念：履带吊的起重能力不是固定的，它完全取决于具体的工况配置。 性能表就是用来查询在特定配置下，吊车能安全吊起多重的载荷。

SCC750HD-6 基本参数回顾：

• 最大起重量： 75吨（通常在短臂、小幅度工况下实现）
• 主臂长度： 标准配置从13米到61米，还可选装变幅副臂（固定副臂）或塔式副臂。
• 主要工况： 主臂工况、主臂+变幅副臂工况、固定副臂工况、塔式副臂工况等。

性能表的核心决定因素：

1. 起重臂长度： 臂越长，起重能力越低。
2. 工作幅度（回转半径）： 幅度越大（吊物离吊车中心越远），起重能力越低。
3. 吊钩滑轮组： 使用主钩还是副钩，穿绳倍数不同，会影响起重能力。
4. 配重状态： 是否安装全部配重（25吨主机重+31吨活动配重）。
5. 地基条件/履带工况： 履带全伸、半伸或收回，对整机稳定性影响巨大。

应用案例解析

以下是几个典型的施工现场场景，说明如何查询和应用性能表。

案例一：基础施工 - 钢筋笼吊装（主臂工况）

• 场景描述： 在建筑地基施工现场，需要将一个重20吨的钢筋笼吊入深基坑中。基坑宽度较大，要求吊车的工作幅度不能太小。
• 工况分析与性能表查询：
  1. 确定臂长： 基坑深度约10米，加上安全高度，选择24米主臂足够。
  2. 确定幅度： 为保证吊车在安全距离作业，预计工作幅度为10米。
  3. 查询性能表（主臂工况，带全部配重，履带全伸）：
     • 找到24米臂长对应的列。
     • 在“工作幅度”行中找到10米。
     • 交叉点查得额定起重量约为 32.5吨。
• 安全校核与决策：
  • 吊装重量： 20吨（钢筋笼）+ 1吨（吊具索具）≈ 21吨。
  • 安全对比： 21吨 < 32.5吨，且留有足够的安全余量（约额定载荷的65%）。
  • 结论： 该工况完全安全，可以选择SCC750HD-6执行此次吊装任务。甚至可以适当增加臂长以适应更复杂的基坑形状。

案例二：设备安装 - 厂房内大型设备就位（主臂工况，受限幅度）

• 场景描述： 在已建成的厂房内安装一台重45吨的大型压缩机。厂房高度有限，内部空间狭窄，吊车必须紧靠设备基础作业，工作幅度很小。
• 工况分析与性能表查询：
  1. 确定臂长： 厂房净高15米，选择18米短臂以保证安全距离。
  2. 确定幅度： 设备基础紧邻吊车，工作幅度仅为5米。
  3. 查询性能表（主臂工况，带全部配重，履带全伸）：
     • 找到18米臂长对应的列。
     • 在“工作幅度”行中找到5米。
     • 交叉点查得额定起重量约为 68.5吨。
• 安全校核与决策：
  • 吊装重量： 45吨（设备）+ 1.5吨（吊具）≈ 46.5吨。
  • 安全对比： 46.5吨 < 68.5吨，安全余量充足。
  • 结论： 此工况下，吊车能力绰绰有余。但需特别注意，因为幅度很小，起吊时设备可能会快速靠近吊车，对操作员的微动性要求很高。同时要确保厂房地面承载力足够。

案例三：钢结构吊装 - 高层钢梁安装（主臂+变幅副臂工况）

• 场景描述： 吊装一榀重8吨的钢梁到30米高的位置。现场有障碍物，需要吊臂有更大的跨越能力，即需要更长的臂和
