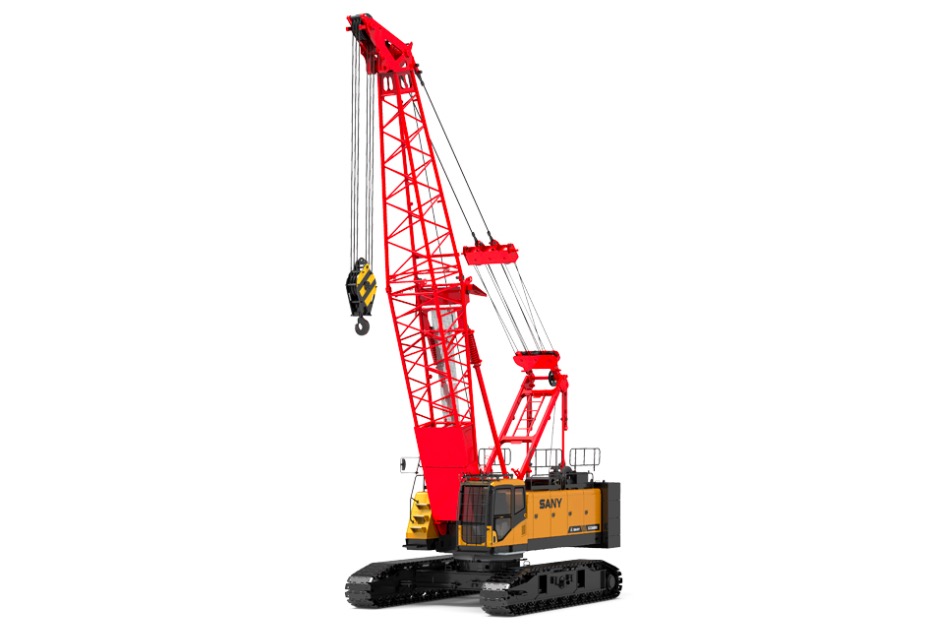

好的，我们来详细解析一下三一SCC600HD多功能履带起重机在不同工况下，如何应用其《起重性能表》来指导实际作业。

首先，需要明确一个核心概念：履带起重机的起重能力不是固定的，它完全取决于具体的工况配置。 SCC600HD的“多功能”特性（可配备主臂、固定副臂、塔式副臂等）使其应用非常灵活，但也意味着性能表更为复杂。

第一步：理解性能表的关键参数

在查阅性能表之前，必须明确以下四个决定起重能力的核心参数：

1. 工况配置： 使用的是哪种臂架组合？

   • 主臂工况： 最常用，起重能力最强。
   • 主臂+固定副臂工况： 用于需要更高起升高度，但对起重能力要求稍低的场合。
   • 塔式副臂工况： 用于需要极大起升高度和作业半径，但吊重较轻的场合，如电厂、钢结构安装。

2. 工作半径： 吊钩中心到起重机回转中心的水平距离。这是性能表中最主要的查询参数。

3. 臂架长度： 主臂的长度，或主臂+副臂的总长度。臂长越长，在相同工作半径下的起重能力越低。

4. 配重状态： SCC600HD通常有基本配重和最大配重两种状态。使用最大配重能显著提升起重能力，尤其是在大工作半径时。

第二步：应用案例解析

以下是三个典型的应用场景，展示如何查询和应用性能表。

案例一：地基施工中的钢筋笼吊装（主臂工况）

• 场景描述： 在建筑工地，需要将一个重28吨的钢筋笼吊装到深基坑中。基坑边缘距离起重机预计站位点约10米。现场空间开阔，无障碍物。
• 工况分析与性能表查询：
  1. 确定工况： 此任务对高度要求一般，但对起重能力要求高，因此选择主臂工况。
  2. 确定关键参数：
     • 工作半径： 10米（起重机需停在基坑外安全距离）。
     • 臂长： 为了安全越过基坑边缘并有一定高度，选择24米主臂。
     • 配重： 为最大化能力，使用最大配重。
  3. 查询性能表（模拟数据，请以官方手册为准）：
     • 找到 “主臂工况 - 最大配重” 性能表。
     • 在“臂长”列找到 24米。
     • 在“工作半径”行找到 10米。
     • 交叉点查得额定起重量为 35.5吨。
• 决策与应用：
  • 安全校核： 吊物重28吨 < 额定起重量35.5吨。满足要求。
  • 安全系数考虑： 还需考虑吊钩、索具的重量（约1-2吨），总吊重约29-30吨，仍在安全范围内。
  • 结论： 可以使用SCC600HD，配置24米主臂+最大配重，在10米半径下安全完成此次吊装。

案例二：厂房钢结构安装（主臂+固定副臂工况）

• 场景描述： 安装厂房屋顶钢梁，钢梁重8吨，安装高度30米。由于厂房内已有立柱，起重机需在较远距离作业，工作半径预计为20米。
• 工况分析与性能表查询：
  1. 确定工况： 主臂工况下，24米臂长在20米半径时起升高度无法达到30米。因此必须使用主臂+固定副臂工况来增加高度。
  2. 确定关键参数：
     • 臂架组合： 假设选择 主臂18米 + 副臂12米，总臂长30米。
     • 工作半径： 20米。
     • 配重： 最大配重。
  3. 查询性能表：
     • 找到 “主臂+固定副臂工况” 性能表。
     • 找到对应臂架组合（如18m+12m）的栏目。
     • 在20米工作半径下，查得额定起重量为 9.2吨。
• 决策与应用：
  • 安全校核： 吊物重8吨 < 额定起重量9.2吨。**
