吊车参数应用

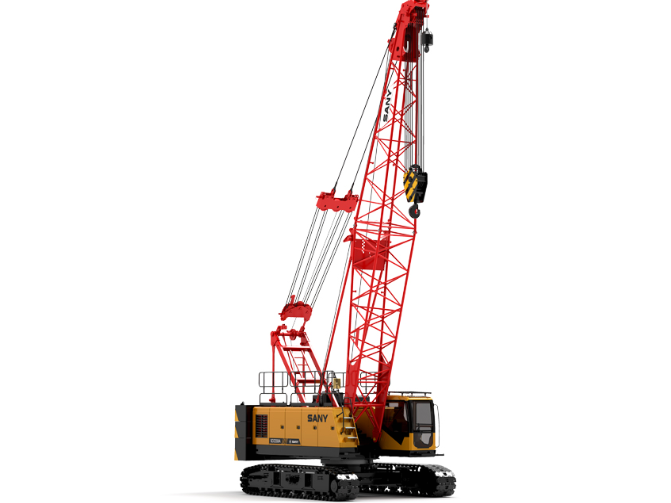

好的，我们来详细解析一下三一SCC600A-6履带起重机在不同工况下起重性能表的应用案例。
首先，要理解起重性能表不是一成不变的，它会根据主臂长度、副臂长度、工作半径、以及吊装工况（例如，是否使用副臂、是否带超起装置等）发生巨大变化。
核心概念：
- 主臂工况： 最常用、能力最强的工况。
- 固定副臂工况： 需要更大吊装高度时使用，但起重能力会显著下降。
- 塔式副臂工况： 需要极高吊装高度时使用，起重能力进一步下降。
- 超起装置： 增加配重和支撑半径，极大提升大半径下的起重能力和稳定性，是吊装大型、薄壁设备的关键。
案例一：电厂设备安装 - 主臂工况应用
场景描述： 在某火电厂建设中，需要将一台重 45吨 的变压器吊装到基础上。基础高度为 5米，变压器放置位置距离吊车中心约 12米。现场空间开阔，没有高度限制。
应用步骤：
- 确定工况： 由于高度要求不高（5米基础+变压器高度），无需副臂，选择主臂工况。
- 查询性能表： 查阅SCC600A-6的主臂工况性能表。假设我们选择较短的24米主臂（因为臂越短，同等半径下起重能力越强）。
- 查找对应数据：
- 在“主臂长度24米”这一列。
- 找到“工作半径12米”这一行。
- 交叉点数据即为额定起重量。根据SCC600A-6的性能表，24米臂，12米半径的额定起重量通常在 58吨 左右。
- 安全校核与决策：
- 额定起重量（58吨） > 吊物重量（45吨），满足要求。
- 安全余量： (58 - 45) / 58 ≈ 22%。这个余量是足够的，考虑了吊钩、索具的重量（约2-3吨）以及风载等不确定因素。
- 结论： 使用24米主臂，在12米工作半径下，可以安全完成此次吊装任务。
案例二：化工厂反应塔吊装 - 固定副臂工况应用
场景描述： 在化工厂改造中，需要安装一座高 40米、重 25吨 的化学反应塔。周围有管廊和设备，吊车不能过于靠近，最近的工作半径约为 20米。
应用步骤：
- 确定工况： 吊装高度要求高（40米），主臂无法满足，必须使用固定副臂工况。
- 配置选择： 主臂+副臂的总长度必须超过40米。我们选择一种常见配置：主臂30米 + 副臂12米，总臂长42米。
- 查询性能表： 查阅SCC600A-6的“主臂+固定副臂”工况性能表。
- 查找对应数据：
- 在“主臂30米+副臂12米”的配置下。
- 找到“工作半径20米”这一行。
- 交叉点数据为额定起重量。根据性能表，此配置下20米半径的起重量可能在 28吨 左右。
- 安全校核与决策：
- 额定起重量（28吨） > 吊物重量（25吨），理论上满足。
- 安全余量： (28 - 25) / 28 ≈ 10.7%。这个余量非常紧张！
- 风险分析与决策：
- 必须精确计算吊钩、索具、平衡梁等所有吊具的重量，确保总吊重不超过28吨。
- 必须考虑风载，因为高耸设备受风面积大，在高空晃动会产生额外载荷。
- 地面承载力需要严格检查，确保吊车支腿不下沉。
- 结论： 此方案处于临界状态，风险较高。更稳妥的方案是：
- 方案A： 如果场地允许，尝试将吊车站位更近一些，将工作半径缩小到18米，起重能力会显著提升。
- 方案B： 启用超起装置。增加超起配重后，同等条件下的起重能力会大幅增加，安全余
