好的，我们来详细解析一下三一SCC40000A（4000吨级）履带起重机在不同典型工况下，其起重性能表的应用案例。

首先，需要明确一个核心理念：履带起重机的起重能力不是一个固定值，它高度依赖于具体的工况配置。 SCC40000A的性能表就是一本“操作圣经”，指导工程师如何根据吊装任务选择最安全、最高效的配置。

一、 理解SCC40000A性能表的关键参数

在查看任何案例前，必须先理解性能表上几个决定性的参数：

1. 主臂工况： 使用主臂（或固定副臂）进行吊装。能力主要受臂长和工作半径影响。
2. 超起工况： 这是SCC40000A发挥极致能力的核心工况。必须安装超起桅杆和超起配重（可悬浮或落地）。能力受臂长、工作半径、超起半径、超起配重量共同影响。
3. 臂长： 从几十米到上百米，臂长越长，起重能力越小。
4. 工作半径： 吊钩中心到起重机回转中心的水平距离。半径越大，起重能力越小。
5. 超起半径： 超起配重中心到起重机回转中心的水平距离。这是一个关键杠杆，适当增加超起半径可以显著提升起重能力。
6. 额定配重： 起重机主机后方自带的配重。
7. 超起配重： 通过超起桅杆悬挂在起重机后方的额外配重，可以是“悬浮式”（离地）或“落地式”（放在台车上）。

二、 不同工况下的应用案例

案例一：风电设备吊装 - 典型主臂工况

• 场景描述： 在风电场吊装一台风力发电机组，包括塔筒、机舱和叶片。塔筒重量约100吨，机舱重量约130吨。作业高度约100米。
• 工况选择： 这种吊装对起升高度要求高，但单件重量相对较轻（对于4000吨起重机而言）。通常选择主臂工况或固定副臂工况即可满足要求，设置简单，转场效率高。
• 性能表应用步骤：
  1. 确定最重部件： 机舱，130吨。
  2. 确定所需臂长： 根据吊钩、索具高度和部件就位高度，计算需要约108米的臂长。
  3. 确定工作半径： 由于风机基础周围空间开阔，可以将起重机尽量靠近基础，假设工作半径为20米。
  4. 查阅性能表： 在“主臂工况”性能表中，找到“臂长108m”与“工作半径20m”的交汇点。查询结果显示，在此配置下，SCC40000A的额定起重量可能高达400吨以上。
  5. 安全校核： 130吨的吊重远小于400吨的额定能力，安全余量充足。此时，工程师可能不会使用最大配重，而是选择一个经济高效的配重配置，以节省组装时间和成本。
• 结论： 在此案例中，性能表帮助工程师确认了使用主臂工况的可行性，并选择了最优的臂长和配重组合，确保了安全性和经济性。

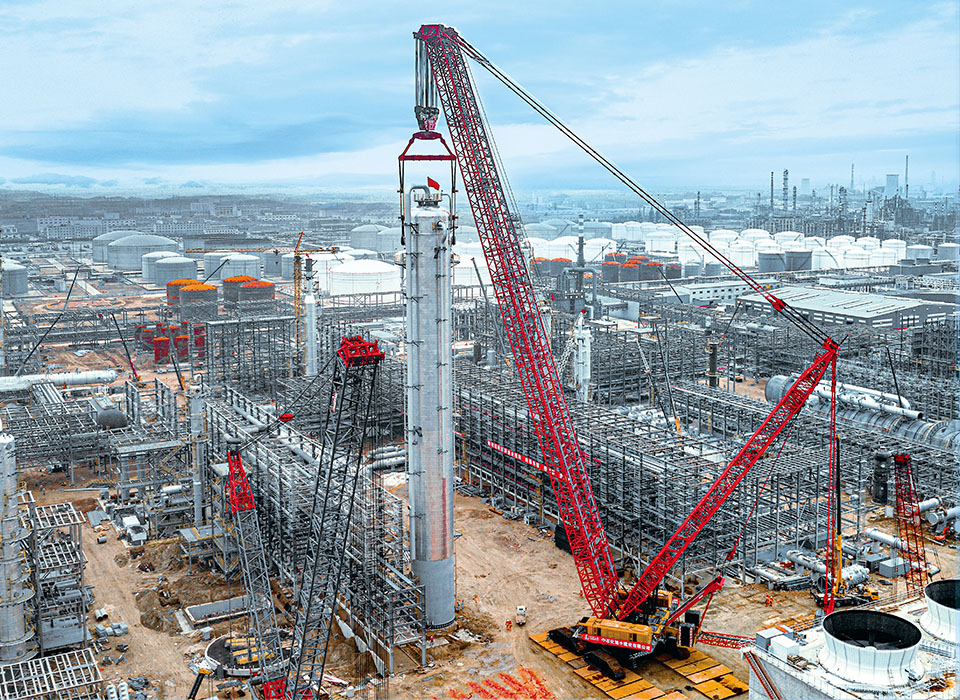

案例二：大型石化反应器吊装 - 典型超起工况（大重量，中等半径）

• 场景描述： 在炼化厂吊装一个重达2000吨的加氢反应器。设备就位高度不高，但重量极大。现场空间允许起重机在较近的距离作业。
• 工况选择： 这是SCC40000A的核心应用场景，必须使用超起工况。
• 性能表应用步骤：
  1. 确定吊重： 反应器净重2000吨，加上吊钩、索具等，总吊重约2050吨。
  2. 确定工作半径： 由于设备庞大，起重机需要保持一定安全距离，假设工作半径为24米。
  3. 确定臂长： 设备就位高度不高，但需要足够的臂长以保证臂架角度安全，假设选择84米主臂。
  4. 初选配置并查询： 首先尝试一个标准超起配置，例如：超起半径28米，使用额定配重+部分超起配重。查询“超起工况”性能表（臂长84m，工作半径24m，超起半径28m），可能发现额定起重量为1800吨，**
