好的，我们来详细解析一下三一SCC1350HD多功能履带起重机在不同工况下，其起重性能表的应用方法和实际案例。

首先，理解SCC1350HD的核心特点

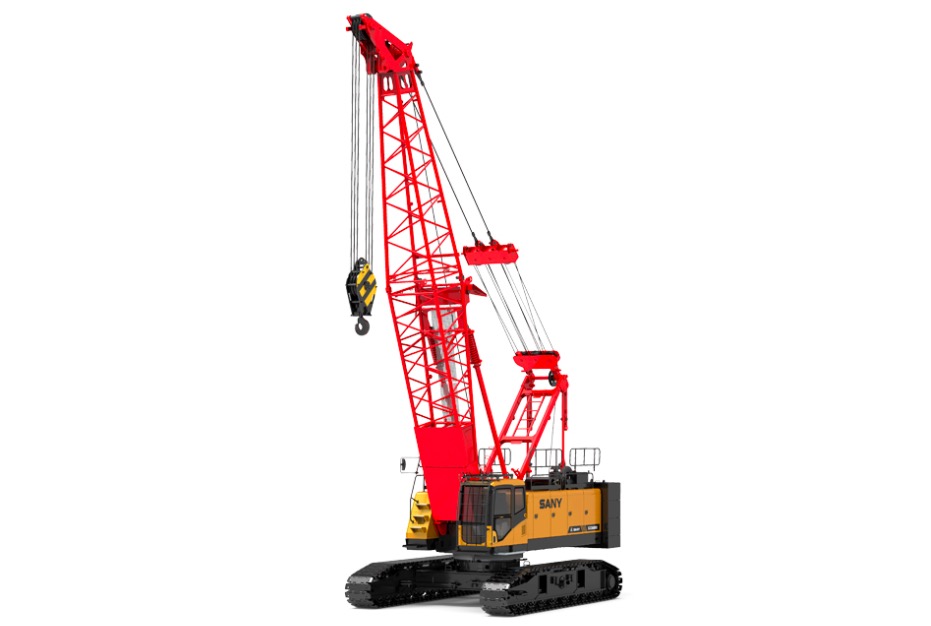

SCC1350HD是一款135吨级的“多功能”履带起重机，其核心优势在于工况转换灵活和强大的带载行走能力。这意味着它不像传统履带吊只有一种主臂工况，而是可以通过不同的配置组合（主臂、固定副臂、变幅副臂、超起等）来适应各种复杂的吊装任务。

起重性能表就是所有这些能力的“使用说明书”和“安全红线图”。应用性能表的核心步骤永远是：

1. 确定工况配置：吊什么？用什么臂架组合？场地条件如何？
2. 查询对应表格：找到与配置完全匹配的性能表。
3. 定位关键参数：根据工作半径和臂长，交叉查询出额定起重量。
4. 对比与修正：将查询出的额定起重量与实际吊物重量对比，并考虑安全余量（通常为额定起重量的75%-85%，视公司安全规定而定）。同时，性能表通常有备注，如是否允许带载行走、地面承压要求等，必须严格遵守。

应用案例解析

以下是三个典型的工况应用案例，展示如何查询和应用性能表。

案例一：大型设备安装（主臂工况 + 带载行走）

• 场景描述：在一個开阔的石化建设工地，需要将一台重45吨的反应器从临时堆放区吊运到50米外的基座上并安装。基座高度较低，但吊装路径上有一些管道需要跨越。
• 工况选择：此场景需要移动吊装，这正是SCC1350HD的优势。我们选择主臂工况，并利用其带载行走功能。
• 性能表应用：
  1. 确定配置：假设我们选用30米主臂。带载行走时，对稳定性要求极高，性能表会有专门的“带载行走起重性能”分表。
  2. 查询表格：找到 “30m主臂 - 带载行走起重性能表”。
  3. 定位参数：
     • 吊物重量：45吨。
     • 工作半径：为确保安全跨越障碍，并保持稳定，计划在10米半径下进行带载行走。
     • 查询结果：在30米臂、10米半径下，带载行走的额定起重量可能为60吨（此为示例值，请以实际性能表为准）。
  4. 对比与决策：
     • 实际重量45吨 < 额定60吨，满足要求。
     • 安全系数：45 / 60 = 75%，符合常见的安全管理规定。
     • 结论：该方案可行。吊机可以将反应器吊起后，在10米半径下安全行走至基座位置，然后通过变幅和回转进行精准就位。

案例二：高层建筑钢结构吊装（主臂+固定副臂工况）

• 场景描述：在城市中心建造一栋高层商业楼，需要将重28吨的钢桁架吊装至80米高的位置。现场空间狭窄，需要较大的起升高度。
• 工况选择：主臂长度已无法满足高度要求，必须使用 “主臂 + 固定副臂” 工况（LJ工况）。这是最常用的高耸结构吊装工况。
• 性能表应用：
  1. 确定配置：假设配置为 “42米主臂 + 24米固定副臂”，总臂长达到66米，加上吊钩等高度，可以有效覆盖80米的吊装需求。此时应查询 “主臂+固定副臂起重性能表”。
  2. 查询表格：找到对应臂长组合（如42m+24m）的性能表。
  3. 定位参数：
     • 吊物重量：28吨。
     • 工作半径：由于建筑边界限制，吊机中心必须远离建筑，假设需要20米的工作半径。
     • 查询结果：在“42m+24m”臂、20米半径下，额定起重量可能为32吨。
  4. 对比与决策：
     • 实际重量28吨 < 额定32吨。
     • 安全系数：28 / 32 ≈ 87.5%。虽然低于90%，但仍在许多安全规程允许范围内（需严格
