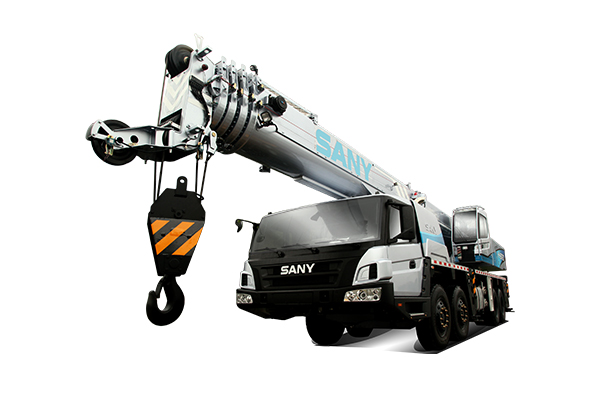

好的，我们来详细探讨一下三一STC750S混合动力汽车起重机在不同工况下，其起重性能表 的具体应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”，任何操作都必须在性能表规定的范围内进行。STC750S作为混合动力起重机，其性能表与传统柴油动力起重机基本一致，但其优势在于混合动力模式能提供更稳定、更强劲的动力输出，尤其在需要精细微动或持续作业的工况下，能更好地发挥性能表上的极限能力，减少因动力波动带来的风险。

以下是几个典型工况下的应用案例：

案例一：城市狭窄场地内的设备安装（工况：小半径、短臂长、需精细操作）

• 场景描述：在市区一个狭窄的厂房内，需要将一台重约15吨的精密设备吊装到基础上。现场空间有限，吊车支腿不能完全伸开，回转空间也受到限制。设备价值高，要求吊装过程平稳、无冲击。
• 性能表应用分析：
  1. 确定工况：首先确定是360°全周作业还是侧方或后方作业。由于空间狭窄，很可能只能使用侧方或后方（性能通常优于侧方）工况。我们假设为后方作业。
  2. 查找参数：查看性能表中“主臂工况”表格。我们需要的关键参数是：工作幅度（回转半径） 和 臂长。
     • 幅度：测量设备中心到吊车回转中心的距离。假设为 7米。
     • 臂长：根据设备安装高度和吊车位置，计算出所需最短臂长。假设为 15.2米。
  3. 查表：在STC750S性能表中，找到“后方”工况，臂长15.2米这一列，向下找到幅度7米这一行，交叉点的数值即为额定起重量。假设查表结果为 28吨。
  4. 安全校验：
     • 设备重量15吨 < 额定起重量28吨，满足要求。
     • 考虑吊具重量：吊钩、索具等重量约0.5吨，总吊重为15.5吨，依然远小于28吨，安全余量充足。
     • 混合动力优势：在此工况下，使用混合动力的电驱动模式或油电混合模式，发动机转速稳定，液压系统压力波动小，可以实现极其平稳的起升和回转，完美满足精密设备安装对“微动性”的高要求，避免了柴油机突然加减速可能产生的抖动。

案例二：风电项目中的塔筒吊装（工况：大臂长、中等幅度、对稳定性要求极高）

• 场景描述：在风电场吊装一节重40吨的风电塔筒。需要长主臂作业，且塔筒就位时需要精准对孔，作业过程要求绝对平稳，防止塔筒摆动。
• 性能表应用分析：
  1. 确定工况：通常为360°全周作业，以保证吊装灵活性。
  2. 查找参数：幅度 和 臂长 是关键。假设塔筒放置位置距离吊车中心 12米，需要使用的臂长为 36米。
  3. 查表：在性能表“主臂工况”中，找到全周作业，臂长36米，幅度12米。假设查表额定起重量为 46吨。
  4. 安全校验：
     • 塔筒重量40吨 < 额定起重量46吨，满足要求。
     • 考虑风载：风电场地通常风较大，必须考虑风载对起重能力和吊物稳定性的影响。性能表是在标准状态下制定的，需根据现场风速适当折减起重能力或停止作业。
     • 混合动力优势：
       • 持续动力：吊装塔筒过程耗时较长，混合动力系统在重载下能保持高效、稳定的动力输出，避免传统柴油机长时间高负荷运行可能出现的功率衰减或过热。
       • 精准控制：就位时，需要毫米级的微动调整。混合动力的电控系统响应更快，能实现更精细的动作控制，提高对孔效率和安全性。

案例三：装配式建筑构件吊装（工况：中长臂、变幅作业频繁、循环周期短）

• 场景描述：在建筑工地吊装预制楼梯、墙板等构件，单件重量约8-10吨。需要吊车在同一个
