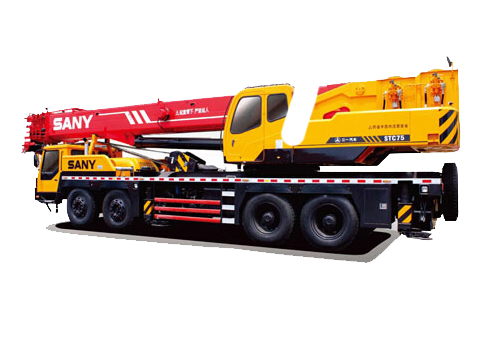

好的，我们来详细探讨一下三一STC75汽车起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，是操作员进行每一次吊装前必须查阅和遵守的法律性文件。 它详细规定了在不同臂长、工作幅度（回转半径） 和配重配置下，起重机所能安全起吊的最大重量。
三一STC75是一款75吨级的汽车起重机，其性能表通常会包含以下几种主要工况：
- 主臂工况：使用基本臂和伸缩臂，不附加副臂。
- 副臂工况（或称塔式副臂工况）：在主臂全伸或部分伸出后，安装副臂，用于需要更高起升高度但起重量要求不高的场合。
- 固定副臂工况：副臂与主臂成一定夹角固定，用于跨越障碍物或近距离高扬程作业。
应用案例解析
我们假设一个典型的施工场景：在某建筑工地上，需要将一批钢结构构件吊装至指定位置。
案例一：近距离、重物吊装（使用主臂工况）
- 任务描述：将一根重达 20吨 的钢柱，吊装到距离吊车中心 10米 远的基础上。现场空间开阔，没有高度限制。
- 应用性能表步骤：
- 确定工况：此任务不需要额外高度，且重量较大，因此选择主臂工况。
- 查阅表格：找到STC75《起重性能表》中的“主臂工况”部分。表格的左侧纵列通常是臂长，上方横列是工作幅度（半径）。
- 匹配参数：
- 工作幅度：我们需要的是10米半径下的起重能力。
- 臂长选择：虽然10米半径下，用较短的臂长也能完成，但为了安全性和稳定性，我们通常会选择一个适中或稍长的臂长。例如，我们选择臂长为 21.6米（这可能是STC75的某个特定伸缩组合）。
- 读取数据：在性能表中，找到“臂长21.6米”这一行，与“幅度10米”这一列相交的单元格，查看对应的额定起重量。假设查到的数值是 28吨。
- 决策与分析：
- 安全性判断：任务重量20吨 < 额定起重量28吨。因此，从起重能力上看，本次吊装是安全的。
- 额外考虑：
- 需要确认吊钩、索具的重量（例如1吨），那么总吊重为20 + 1 = 21吨，依然小于28吨。
- 检查地面承载力是否足够支撑吊车支腿的压力。
- 确保吊车处于水平状态。
案例二：中远距离、较高位置吊装（使用主臂工况）
- 任务描述：将一块重 8吨 的屋面板，吊装到离地面 25米 高，且距离吊车中心 18米 远的屋顶上。
- 应用性能表步骤：
- 确定工况：高度要求25米，仍可使用主臂完成。STC75的主臂全伸可能超过30米，所以主臂工况可行。
- 计算所需臂长：这是一个关键步骤。所需臂长 ≈ √(幅度² + 高度²) = √(18² + 25²) ≈ √(324 + 625) ≈ √949 ≈ 30.8米。因此，我们需要使用接近全伸的臂长，比如 31.5米。
- 查阅表格：在“主臂工况”下，找到臂长31.5米一行，与幅度18米一列的交点。
- 决策与分析：
- 假设查到的额定起重量为 9.5吨。
- 任务重量8吨 < 9.5吨，理论上是安全的。
- 关键风险点：此工况下，起重能力余量很小（只有1.5吨）。必须极其谨慎：
- 风速必须严格控制在允许范围内，因为大臂长、大半径下，风载影响巨大。
- 动作必须平稳缓慢，避免任何急停急起造成的动载效应。
- 如果当天风力较大，可能需要暂停作业或选择更小的幅度。
案例三：超高、超远但轻量物件吊装（使用副臂工况）
- **任务
