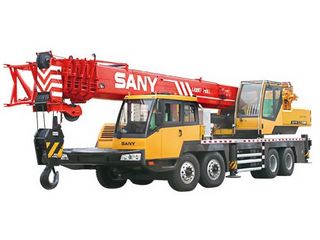

好的，我们来详细解析一下三一STC500E汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际作业。

核心要点： 《起重性能表》是吊车操作的“生命线”，它规定了在特定工况（主要是支腿全伸、不同臂长、不同工作幅度）下，起重机能够安全吊起的最大额定载荷。STC500E作为一款50吨级的起重机，其性能表应用非常典型。

---

第一步：理解STC500E起重性能表的关键要素

在查看性能表前，必须明确几个概念：

1. 工况： STC500E主要有两种基本工况：

   • 主臂工况： 使用基本臂和主臂延伸节进行吊装。
   • 副臂工况： 在主臂末端安装副臂，主要用于需要更高起升高度但起重量要求不高的场合（如安装钢结构、风电检修等）。

2. 工作幅度： 吊钩中心线到起重机回转中心的水平距离。这是决定起重能力的最关键因素。幅度越大，起重能力越小。

3. 臂长： 起重机主臂伸出的长度。在相同幅度下，臂长越长，起重能力越小。

4. 额定载荷： 性能表中对应工况、臂长和幅度下的最大允许起重量。严禁超载！

第二步：应用案例解析

我们通过几个典型的作业场景来说明如何应用性能表。

案例一：工地设备卸车与安装（主臂工况）

场景描述： 需要在空旷的工地上，将一台重20吨的机械设备从卡车上吊起，并安装到15米外的混凝土基础上。设备尺寸较大，要求起升高度至少18米。

应用步骤：

1. 确定关键参数：

   • 被吊物重量： 20吨（必须确认准确重量，包括吊具重量）。
   • 所需幅度： 卡车停靠位置和安装位置决定了最大作业幅度可能在10米左右。
   • 所需起升高度： 18米。

2. 查阅性能表（主臂工况）：

   • 打开STC500E的《起重性能表》，找到“主臂工况”部分。
   • 确定所需臂长： 起升高度18米，加上吊钩、索具的高度，以及设备本身的高度，需要的主臂长度大约在21-24米之间。我们选择 24米臂长 的工况表。
   • 查找对应幅度下的额定载荷： 在“24米臂长”这一列，找到“工作幅度10米”对应的额定载荷。假设性能表显示为 26吨。

3. 安全分析与决策：

   • 比较： 额定载荷（26吨） > 实际吊重（20吨）。
   • 结论： 此工况是安全的，且有（26-20）/26 ≈ 23%的安全余量。可以选择使用24米主臂，在10米幅度内进行作业。
   • 操作要点： 支腿必须全伸，地面坚实平整。在回转和变幅过程中，要缓慢平稳，防止因惯性导致实际幅度增大而超载。

案例二：厂房内设备移位（主臂工况 - 小幅度、中长臂）

场景描述： 在厂房内，需要将一台重15吨的机器从A点吊运到B点，厂房净高22米，障碍物较多，需要起重机臂长30米，但作业幅度可以控制在7米以内。

应用步骤：

1. 确定关键参数：

   • 重量： 15吨。
   • 幅度： ≤ 7米。
   • 臂长： 30米（为避开屋顶桁架，需要一定高度）。

2. 查阅性能表：

   • 找到“30米主臂”工况。
   • 查找“7米幅度”对应的额定载荷。假设性能表显示为 18吨。

3. 安全分析与决策：

   • 比较： 额定载荷（18吨） > 实际吊重（15吨）。
   • 结论： 工况安全，安全余量充足。可以进行作业。
   • 风险提示： 厂房内作业空间受限，要特别注意回转盲区，并可能需要在专人指挥下进行。虽然幅度小，但臂长较长，起重机的稳定性需要格外关注。

案例三：高层建筑钢结构安装（副臂工况）

场景描述： 需要将重3吨的钢梁安装到一栋35米高的建筑顶部。由于主臂最大
