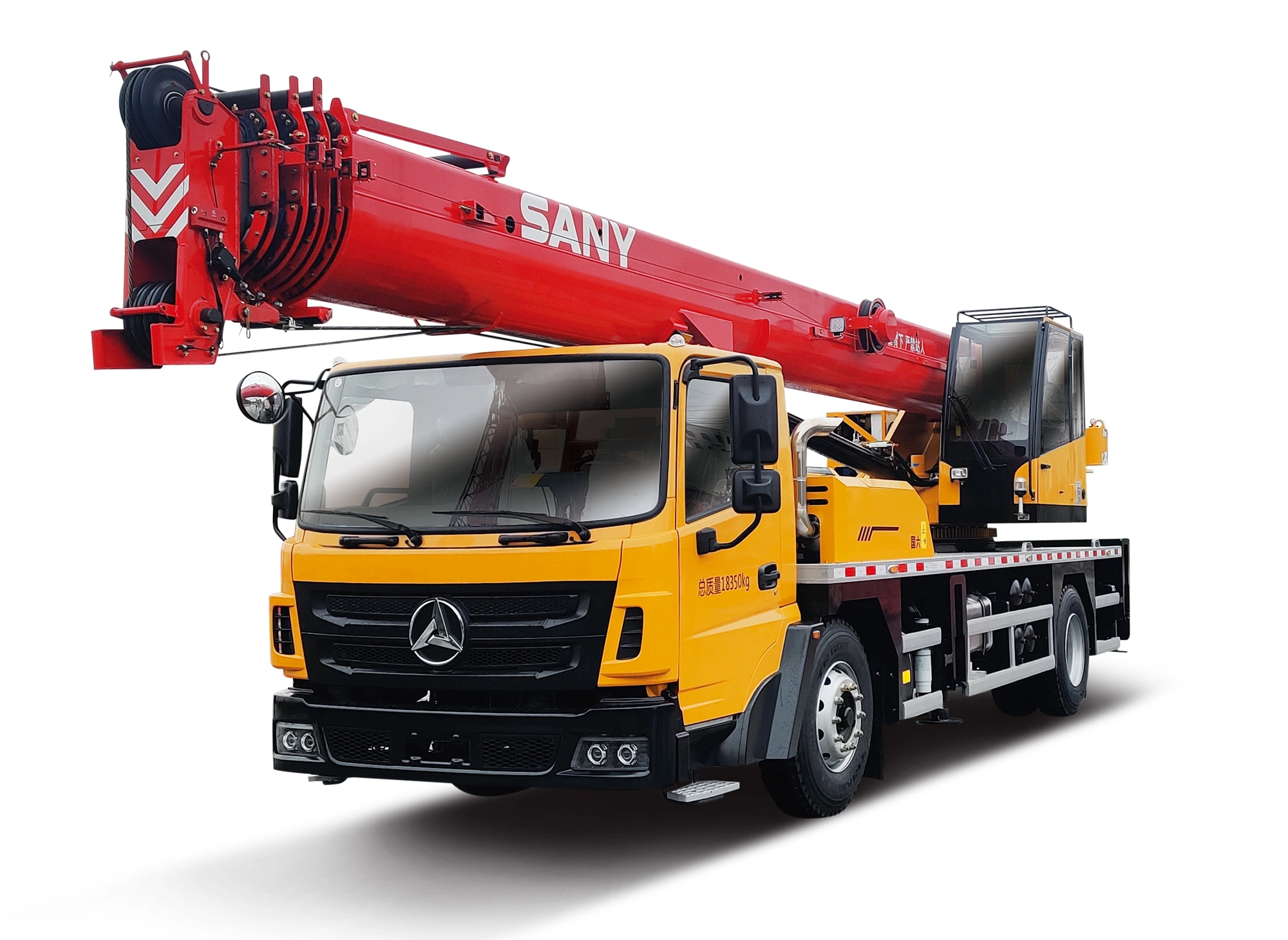

好的，我们来详细解析一下三一STC120T5-1混动版起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”，任何操作都必须以其为依据。 STC120T5-1作为一款12吨级的混动起重机，其性能表会详细列出在不同臂长、不同工作幅度下，允许起吊的最大额定载荷。

案例一：城市狭窄路段，绿化树木移植

• 工况特点：

  • 作业内容：将一棵重约4.5吨的树木从路边吊起，并移栽到15米外的树坑中。
  • 场地限制：城市道路，一侧有建筑物，吊车无法全方位回转。支腿不能完全伸出，需使用侧方或后方区域作业。
  • 混动优势：在等待和微调过程中，可使用纯电模式，噪音低、零排放，符合城市环保要求，且节省燃油。

• 性能表应用步骤：

  1. 确定工况：根据支腿伸展情况，确定使用基本臂（10.4米） 在后方区域作业。
  2. 确定幅度：树木距离吊车回转中心约7米。这个“7米”就是关键的工作幅度（R）。
  3. 查阅性能表：找到对应“10.4米臂长，后方区域”的性能数据行。我们假设查到数据如下（请注意，此为模拟数据，实际请查阅官方性能表）：
     • 工作幅度（R）：5米 -> 额定起重量：12吨
     • 工作幅度（R）：7米 -> 额定起重量：8吨
     • 工作幅度（R）：9米 -> 额定起重量：5吨
  4. 对比与决策：
     • 在7米幅度下，额定起重量为8吨。
     • 树木重量为4.5吨，加上吊钩、索具的重量（约0.2吨），总重约4.7吨。
     • 安全校验：4.7吨 < 8吨，且远未达到额定起重量的75%（常用于频繁作业的安全系数），因此该工况是安全的。
  5. 动态监控：在吊运过程中，树木会从7米幅度摆动到更远的位置。操作员必须时刻警惕，确保任何时刻的实际幅度下的额定起重量都大于吊物重量。例如，当摆动到9米幅度时，额定起重量降至5吨，依然大于4.7吨，但仍需平稳操作。

案例二：工地内部，预制楼板安装

• 工况特点：

  • 作业内容：将重约3吨的预制楼板吊装到8米高的二层楼面。
  • 场地限制：工地内场地相对开阔，但需要将吊臂伸到一定高度和长度，跨越障碍物。
  • 混动优势：频繁的起升、回转动作，混动系统能有效回收制动能量，降低油耗和发动机负荷。

• 性能表应用步骤：

  1. 确定工况：场地开阔，使用全支腿，可360°全方位作业。
  2. 确定幅度和臂长：
     • 幅度（R）：吊车需停靠在距离楼体约10米的位置，以保证安全。因此，工作幅度至少为10米。
     • 臂长（L）：楼高8米，加上吊索具高度和安全距离，需要吊钩达到约12米的高度。通过计算或经验，需要使用臂长18米左右（可能需伸出二节臂）。
  3. 查阅性能表：找到对应“18米臂长，360°全周”的性能数据。假设数据如下：
     • 工作幅度（R）：10米 -> 额定起重量：4.5吨
     • 工作幅度（R）：14米 -> 额定起重量：2.8吨
  4. 对比与决策：
     • 在10米幅度、18米臂长下，额定起重量为4.5吨。
     • 楼板重量3吨，总重约3.2吨。
     • 安全校验：3.2吨 < 4.5吨，工况安全。
  5. 关键风险点：此工况的最大风险在于臂长较长时，额定载荷会急剧下降。如果操作不当，楼板被吊到14米幅度处，
