吊车参数应用

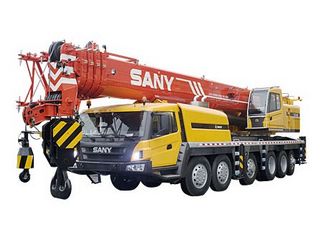

好的，我们来详细探讨一下三一STC1000汽车起重机（100吨级）在不同工况下，其《起重性能表》的具体应用案例。
核心要点： 《起重性能表》是吊装作业的“生命线”，它精确规定了在不同工况组合（主臂长度、工作幅度、配重配置、支腿模式）下，起重机所能安全起吊的最大重量。任何操作都绝对不能超过性能表的规定。
STC1000的起重性能主要受以下几个关键因素影响：
- 主臂工况： 使用多长的主臂（从基本臂到全伸臂）。
- 副臂工况： 是否安装副臂，以及副臂的安装角度。
- 工作幅度： 吊钩中心到起重机回转中心的水平距离。
- 配重配置： 使用了多少吨的配重（STC1000通常有基本配重和额外可选配重）。
- 支腿模式： 是全支腿（全方位/全伸）还是半支腿。
应用案例场景分析
案例一：城市立交桥预制梁板吊装（典型主臂工况）
- 场景描述： 需要在城市高架桥施工现场，将一块重约35吨的预制混凝土梁板吊装到桥墩上。桥墩高度约12米。作业半径（幅度）预计为10米。现场地面坚实，可使用全支腿。
- 工况选择与性能表查询：
- 确定工况： 由于高度不高（12米），使用主臂即可满足要求。我们选择最常用的 “全伸支腿，配置全部配重（假设为36吨）” 的工况表。
- 查询步骤：
- 找到对应“全支腿，全配重”的性能表。
- 在表格的顶部行找到“工作幅度”为 10米 的这一列。
- 在表格的左侧列找到能满足高度需求的“主臂长度”。12米的高度，加上吊索具等高度，选择 18.6米 的主臂长度足够安全。
- 查看10米幅度与18.6米臂长交汇处的数值。我们查表会发现，这个工况下的额定起重量可能是 48吨 或更高。
- 决策与应用：
- 安全性校核： 预制梁板重量为35吨，远小于额定起重量48吨。符合安全要求。
- 额外考虑： 还需要考虑风载、吊索具重量（约1-2吨）以及动载系数。即使加上这些因素，总重也在安全范围内。
- 结论： STC1000在此工况下可以安全、高效地完成此次吊装任务。操作员需将主臂伸至18.6米左右，严格控制工作半径在10米内。
案例二：电厂冷却塔内部设备更换（主臂+副臂工况）
- 场景描述： 需要更换电厂冷却塔内部一个核心部件，部件重15吨。设备安装位置离塔壁约25米，高度约60米。冷却塔有顶盖，需要将部件从顶部开口吊入。
- 工况选择与性能表查询：
- 确定工况： 60米的高度远超主臂极限（STC1000主臂最长约60多米，但幅度大会导致起重能力急剧下降），必须使用主臂+副臂工况。我们选择安装副臂（如27.5米副臂，安装角度30°）。
- 查询步骤：
- 找到“主臂+副臂”的专用性能表。
- 确定主臂长度。为了达到60米高度，主臂可能需要伸出到40米以上，再结合27.5米副臂和30°角度来计算总高度。
- 关键参数是工作幅度，这里是25米。这是一个非常大的幅度，对起重能力是极大考验。
- 在副臂工况表中，找到主臂长度XX米，副臂27.5米，角度30° 这一行，再找到幅度25米这一列的交汇数值。
- 决策与应用：
- 安全性校核： 查询性能表会发现，在如此大的幅度下，额定起重量可能只有18吨左右。
- 风险分析： 设备重15吨，加上吊具重量，已经非常接近额定起重量的极限（通常要求留有10%-15%的安全余量）。此工况下
