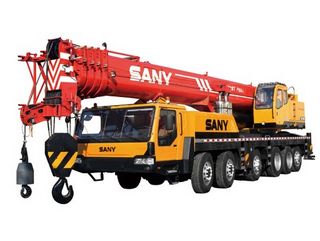

好的，我们来详细探讨一下三一QY100型100吨全地面起重机在不同工况下，如何应用其《起重性能表》来解决实际吊装问题。

首先，要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。

一、 理解三一QY100起重性能表的关键要素

在应用案例之前，必须先读懂性能表上的几个关键参数：

1. 主臂工况表： 这是最常用的表。它显示了在不同臂长和工作幅度（吊臂回转中心到吊钩重心的水平距离）下的额定起重量。
2. 副臂工况表： 当主臂长度不够或需要更高高度时，会加装副臂。副臂工况表会额外考虑副臂的安装角度。
3. 配重： QY100通常有基本配重和可选配重。性能表会注明是在何种配重配置下得出的数据。配重不全时，起重能力会大幅下降。
4. 支腿工况： 性能表数据是基于全支腿、360°全回转工况给出的。如果支腿未全伸或只在特定角度作业，需要查阅对应的“非全支腿工况性能表”，其起重能力会受限。
5. 风速、地面承压能力等环境因素 也会影响实际起重能力，性能表的数据是在理想条件下得出的，实际应用需打折扣（通常有安全系数，但操作者需有风险意识）。

二、 不同工况下的应用案例

案例一：厂房内设备安装（典型的主臂工况）

• 场景描述： 需要将一台重35吨的设备吊装到厂房内15米高的混凝土平台上。设备放置点距离吊车停放位置约12米。厂房内部空间宽敞，无障碍物。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 35吨（需包括吊钩、索具重量，假设总重为36吨）。
     • 所需高度： 设备高+索具高+安全余量（假设设备3米，索具2米，安全余量2米，总计需要吊钩能到达约15+3+2+2=22米的高度）。
     • 工作幅度： 12米（设备放置点与吊车的水平距离）。
  2. 查阅性能表（主臂工况，全配重）：
     • 找到“工作幅度”为12米这一列。
     • 向下查看不同臂长下的额定起重量。
     • 我们发现：在臂长30.2米时，12米幅度下的额定起重量约为40吨；在臂长34.3米时，额定起重量约为37吨。
  3. 分析与决策：
     • 高度验证： 30.2米臂长在12米幅度下，吊钩最大起升高度远高于22米，满足要求。
     • 重量验证： 40吨 > 36吨（总重），安全。
     • 最终方案： 选择使用30.2米主臂，在12米工作幅度内进行吊装。这是最经济、最安全的选择，因为臂长更短，起重余量更大（4吨余量），稳定性更好。如果使用34.3米臂长，虽然也满足要求，但安全余量较小。

案例二：高层建筑钢结构吊装（主臂+副臂工况）

• 场景描述： 在市区一栋在建的50米高建筑顶部，安装一段重8吨的钢梁。吊车由于场地限制，只能停在距离建筑边缘20米远的地方。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 8吨（含索具，假设总重8.5吨）。
     • 所需高度： 50米（建筑高）+ 索具及安全余量（约5米）= 55米。
     • 工作幅度： 20米。
  2. 查阅性能表（主臂工况）：
     • 首先检查主臂能否满足。QY100最大主臂长度可能为44米左右（具体看型号版本）。在44米臂长、20米幅度下，额定起重量可能只有十几吨，但吊钩高度无法达到55米。因此，必须使用副臂。
  3. 查阅性能表（副臂工况）：
     • 假设配置
