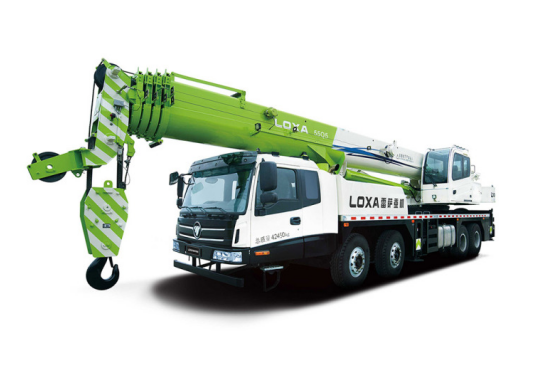

好的，我们来详细解析一下福田雷萨FTC55Q5汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作都必须以其为依据。 FTC55Q5作为一款55吨级的起重机，其性能强大，但性能会随着吊臂长度、工作幅度（吊臂与重物的水平距离）以及是否使用支腿发生巨大变化。

一、 理解FTC55Q5起重性能表的关键要素

在分析案例前，我们先快速回顾性能表的核心参数：

1. 主臂工况：这是最常用的工况。性能表通常是一个矩阵，竖列是吊臂长度（如10.4m, 15.4m, 20.4m ... 最大41m），横排是工作幅度（如3m, 4m, 5m ... 最大可能到30m以上）。交叉点的数字就是在该臂长和幅度下的额定起重量。
2. 副臂工况：当主臂长度不够或需要更高起升高度时，会加装副臂。这会显著降低起重能力。
3. 支腿模式：性能表通常分为“全支腿”和“半支腿”两种。“全支腿” 意味着四个支腿全部伸出到最大跨距（例如FTC55Q5为7.1m x 7.1m），此时起重能力最强。“半支腿”或不完全伸出支腿时，起重能力会大幅下降，必须查阅对应的性能表。
4. 额定起重量 vs. 实际起重量：性能表上的数值是理论最大值。实际作业中，必须考虑吊钩、索具的重量，并严格遵守安全规范，通常要求留有10%-20%的安全余量。

二、 不同工况下的应用案例

案例一：工地设备卸货与安装（标准主臂工况）

• 场景：在建筑工地，需要将一台重约15吨的空气压缩机从卡车上吊下，并安装到20米外的设备基础上。现场空间开阔，可以全支腿作业。
• 应用步骤：
  1. 确定关键参数：
     • 货物重量：15吨（需确认包括所有附件）。
     • 工作幅度：卡车停靠位置和设备基础决定了最大幅度。假设需要将设备吊运到最远点，幅度约为14米。
     • 所需臂长：不仅要够到货物，还要考虑起升高度。设备基础有一定高度，假设需要臂长30米。
  2. 查阅性能表（全支腿）：
     • 找到 “主臂工况” 表。
     • 在竖列找到 臂长30m 这一行。
     • 在横排找到 幅度14m 这一列（或最接近的、小于14m的数值，如13.5m）。
     • 查看交叉点数值。假设性能表显示在30m臂长、14m幅度下的额定起重量为 16.5吨。
  3. 安全评估：
     • 额定起重量16.5吨 > 货物重量15吨。从数值上看可行。
     • 但必须考虑安全余量：16.5吨 - 15吨 = 1.5吨余量。余量约为9%，略显紧张但仍在可接受范围内（需根据公司安全规定判断）。更稳妥的做法是调整吊车位置，减小工作幅度到12米或13米，此时额定起重量会更大，作业更安全。
  4. 结论：此工况下，FTC55Q5可以胜任，但操作需极其平稳，并建议优化吊装方案以增加安全系数。

案例二：厂房内设备检修（受限空间工况）

• 场景：在工厂车间内，需要更换一台安装在厂房立柱旁的故障电机，电机重约8吨。车间高度有限，且有其他设备，吊车无法全支腿展开，只能使用“半支腿”或特定跨距。
• 应用步骤：
  1. 确定关键参数：
     • 货物重量：8吨。
     • 空间限制：支腿无法完全伸出，假设只能伸出到5m x 5m的跨距。这是本案例的关键风险点！
     • 工作幅度与臂长：电机位置较高且靠近立柱，可能需要较长的臂长（如25米）和一定的幅度（如8米）来绕过障碍物。
  2. **查阅性能表
