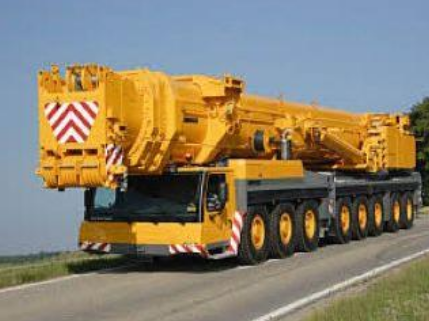

好的，这是一个非常专业且实际的问题。利勃海尔LTM 1500-8.1 是一款500吨级的全地面起重机，以其卓越的起重性能和灵活性闻名。其起重性能表是吊装作业的“圣经”，正确应用是确保安全、高效完成吊装任务的关键。

下面我将通过几个典型的工况案例，详细解释LTM 1500-8.1起重性能表的应用方法和注意事项。

首先，理解性能表的关键要素

在查看具体案例前，必须明白性能表上的几个核心参数：

1. 工况：即起重机的配置，如主臂长度、是否使用副臂（飞臂）、是否使用变幅副臂、支腿伸展情况等。
2. 工作半径：吊钩中心到起重机回转中心的水平距离。
3. 额定起重量：在该工况和半径下，起重机允许安全起吊的最大重量。
4. 角度/高度：当使用副臂时，副臂的仰角至关重要，它决定了实际的工作半径和起升高度。

LTM 1500-8.1的性能表非常庞大，通常分为多个部分，如：

• 主臂工况表：仅使用主臂（最长60米）时的性能。
• 主臂+副臂工况表：使用主臂+副臂（如主臂+副臂最长可达84米）时的性能。
• 加强型主臂工况表（如果适用）。
• 各种支腿模式下的性能：如全支腿、半支腿等，这直接影响起重机的稳定性和起重量。

---

应用案例解析

案例一：风电设备吊装（典型的主臂+变幅副臂工况）

场景：安装一台风力发电机的机舱，重量为95吨，需要安装的高度为90米。

应用步骤：

1. 确定工况配置：

   • 目标高度90米，仅靠60米主臂无法达到，必须使用主臂+副臂的组合。
   • 由于机舱需要精确就位，副臂必须能够变幅（调整角度），因此选择 “主臂 + 变幅副臂” 工况。假设我们配置为：主臂60米 + 变幅副臂33米，总臂长可达93米，满足高度要求。

2. 计算工作半径：

   • 现场测量，起重机中心到塔筒中心的距离为20米。考虑到机舱的尺寸和就位空间，预计吊装时的工作半径R约为22米。

3. 查阅性能表：

   • 找到 “主臂60米 + 变幅副臂33米” 的性能表。
   • 在表格左侧找到工作半径22米这一行。
   • 此时，表格上方通常还会有副臂仰角的选项。在22米半径下，副臂需要有一个较大的仰角（例如45°以上）才能达到所需高度。我们查看对应角度（比如50°）的列。
   • 交叉点显示的数字，例如 108吨，就是在该工况、半径和角度下的额定起重量。

4. 安全校核：

   • 设备重量95吨 < 额定起重量108吨。
   • 必须考虑吊钩、索具的重量（假设为5吨）。因此，总吊载为 95 + 5 = 100吨。
   • 100吨 < 108吨，理论上是安全的。
   • 但还需考虑安全余量和现场因素：如风载（对风电吊装尤其重要）、地基情况、轻微的回转产生的动载等。通常要求实际负载不超过额定起重量的75%-90%（根据公司安全规程而定）。100吨 / 108吨 ≈ 92.6%，需要根据具体安全标准判断是否可行，可能需要调整方案，如稍微减小工作半径到20米，以获取更大的起重量。

案例二：化工厂反应器吊装（典型的主臂工况）

场景：在设备密集的化工厂内，吊装一个重量为150吨的反应器到基础上，基础高度15米，作业空间狭窄。

应用步骤：

1. 确定工况配置：
   • 高度要求不高，但重量较大。优先考虑使用主臂，因为主臂工况下的起重量远大于带副臂的工况。
   • 选择主臂长度。为了降低起重机的负荷率，应尽量使用短臂。但需要计算臂长是否够用。通过几何计算，在所需工作半径下，臂长要能覆盖反应器高度和就位高度。假设计算后选用**主臂30
