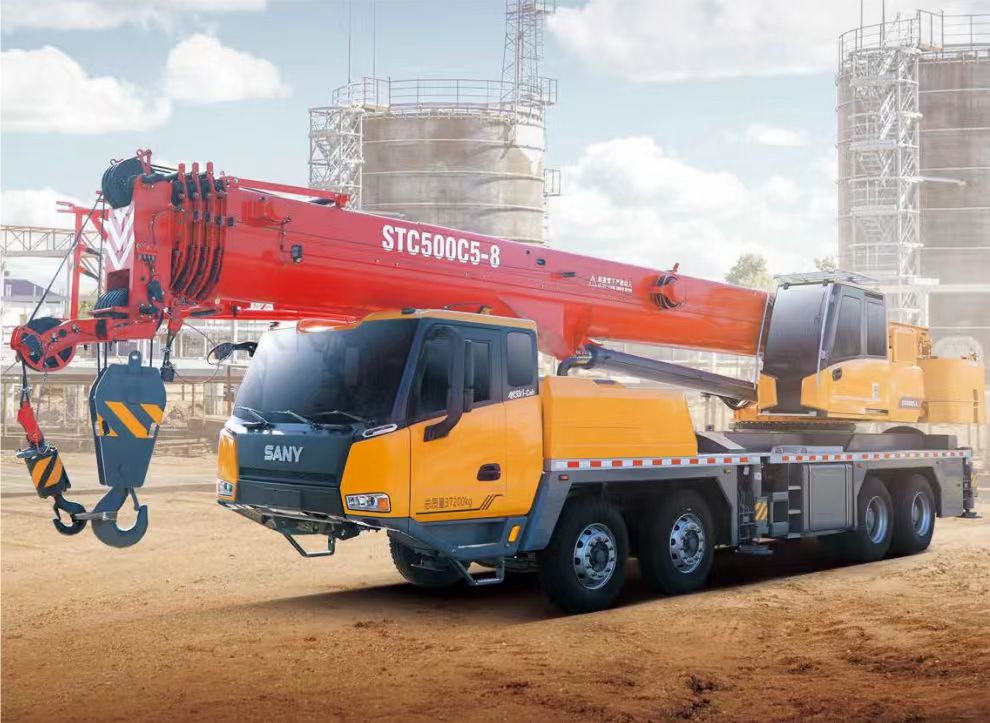

好的，我们来详细解析一下三一STC500C5-8（25款）汽车起重机在不同工况下起重性能表的应用案例。

首先，要理解性能表的应用，核心在于明白一个基本原则：起重能力不是固定的，它取决于三个关键因素：工作幅度、臂长和配重。

• 工作幅度：吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
• 臂长：起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
• 配重：车尾配置的重量。STC500C5-8通常有基本配重和可选活动配重，使用更重的配重可以提升起重性能，尤其是在大臂长、大幅度工况下。

STC500C5-8（25款）的起重性能表通常会分为几个主要部分：

1. 主臂工况表（全伸臂长44米）
2. 副臂工况表（主臂+副臂，最大臂长可达57.5米）
3. 支腿跨距说明（通常有全伸和半伸两种状态，跨距越大，稳定性越好，起重能力越强）

---

应用案例解析

假设我们手头有一份简化的STC500C5-8性能表（数据为示意，请以官方最新性能表为准）：

臂长 (米)	工作幅度 (米)	额定起重量 (吨)	备注 (配重18t)
10.4	3.0	50.0
18.0	4.0	28.5
26.0	6.0	17.0
34.0	10.0	9.5
44.0（全伸臂）	12.0	6.0
44.0（全伸臂）	16.0	4.2
44.0 + 13.5（副臂）	16.0	3.0	副臂角度 30°

案例一：工地设备卸货与安装（主臂工况）

场景：在建筑工地，需要将一台重约15吨的空气压缩机从卡车上吊下，并安装到距离起重机约8米远的设备基础上。现场空间充足，支腿可以全伸。

应用步骤：

1. 确定关键参数：

   • 吊装重量：15吨（需包括吊钩、索具的重量，假设总重为15.5吨）。
   • 工作幅度：设备基础距离起重机约8米，但需要考虑设备本身的尺寸和吊装空间，预计最大工作幅度约为10米。
   • 臂长需求：设备在卡车上高度约1.5米，基础高度约0.5米，起重机只需将设备吊起约3-4米高即可平移。因此，不需要很长的臂长，选择18米左右的臂长即可满足高度要求且操作更稳定。

2. 查性能表：

   • 查看 臂长18.0米 这一行。
   • 找到 工作幅度10米 附近的数值。假设表中18米臂长在10米幅度下的起重能力为 12.0吨。
   • 对比：我们的吊重为15.5吨，而12.0吨的额定能力明显不足，此方案不可行。

3. 调整方案：

   • 缩短臂长：尝试使用更短的臂长。查看 臂长10.4米 这一行，在10米幅度下的起重能力可能为 20.0吨。
   • 对比：20.0吨 > 15.5吨，满足要求。
   • 验证：检查10.4米臂长是否能满足起升高度要求（通常足够）。同时，确保支腿全伸，提供最大稳定性。

结论：在此工况下，应选择 10.4米臂长，将起重机停靠在离设备基础更近的位置（控制幅度在10米以内），安全完成吊装。

案例二：楼顶安装钢结构（长主臂工况）

场景：需要将一根重约3.5吨的钢梁吊装到一栋12层高（约36米高）的楼顶。起重机需在楼旁的道路上作业，距离楼边约14米。

应用步骤：

1. 确定关键参数：
   • **吊装重量
