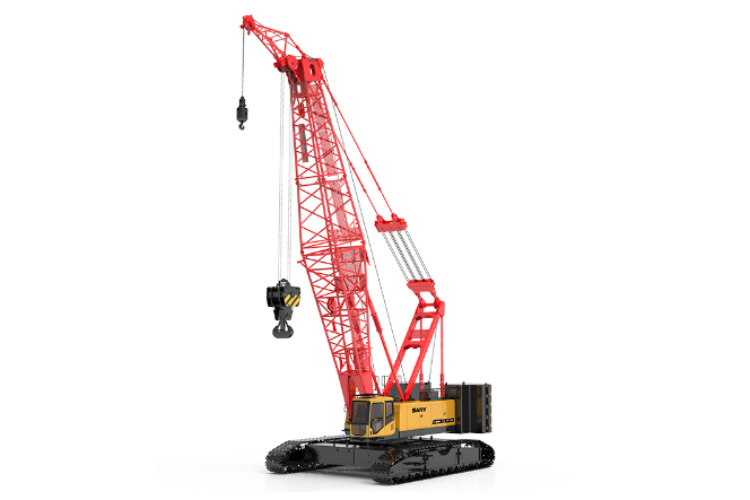

好的，我们来详细探讨一下三一SCC850A-6履带起重机在不同工况下起重性能表的应用案例。理解并正确应用性能表是确保吊装作业安全、高效的核心。

第一步：理解SCC850A-6的基本参数和性能表构成

在分析案例前，我们需要知道：

• 最大起重量：85吨
• 主臂工况：标配主臂18米~60米（可带副臂）
• 固定副臂工况：主臂+副臂，最长可达54米+18米
• 塔式副臂工况：主臂+塔式副臂，用于需要极高起升高度但重量较轻的工况。
• 性能表关键变量：性能表通常以臂架组合和长度为横轴，以工作半径为纵轴。表格内的数据是在该臂长和半径下，起重机允许的最大起重量。这个重量已经扣除了吊钩、索具等吊具的重量。

性能表的核心原则：

1. 安全第一：任何情况下都不能超载。
2. 稳定性优先：起重能力不仅受结构强度限制，更受整机抗倾覆稳定性限制。工作半径越大，起重能力越小。
3. 工况决定能力：不同的臂架组合（主臂、主臂+副臂）对应完全不同的性能表。

第二步：应用案例解析

以下是三个典型的应用场景，展示如何查询和应用性能表。

案例一：设备卸车与就位（标准主臂工况）

• 场景描述：在宽敞的工地现场，需要将一台重50吨的反应釜从卡车上卸下，并吊装到15米外的混凝土基础上。基础高度约2米。
• 工况分析与性能表查询：
  1. 确定吊装参数：
     • 货物重量：50吨（需确认是否包含吊具重量，假设吊钩索具重1吨，总吊重为51吨）。
     • 所需幅度（半径）：起重机需停放在能让吊钩同时覆盖卡车和基础的位置。假设经测量，最大工作半径为12米。
     • 所需起升高度：反应釜高度3米，基础高2米，需要将设备吊离地面至少5米。考虑吊索具高度和安全余量，至少需要10米的起升高度。
  2. 选择主臂长度：
     • 起升高度与臂长和半径有关。粗略估算：高度 ≈ 臂长 - 半径（在臂杆接近水平时）。为安全起见，我们选择更长的臂长以提供足够的垂直空间。选择24米主臂。
  3. 查询性能表（假设查询24米主臂工况表）：
     • 找到 “主臂长度：24米” 这一列。
     • 在“工作半径”行中找到 “12米”。
     • 查看交叉点的数值，假设性能表显示在24米臂、12米半径下的额定起重量为 58吨。
  4. 安全校核与决策：
     • 额定起重量（58吨） > 实际吊重（51吨），满足要求。
     • 结论：可以使用SCC850A-6，配置24米主臂，在12米工作半径内安全完成此次吊装。操作时，需缓慢起钩，确保起重机支腿受力均匀，地面坚实。

案例二：钢结构厂房安装（主臂+固定副臂工况）

• 场景描述：安装大型厂房的钢屋架，屋架重10吨，安装高度为30米。由于厂房内已有立柱，起重机需要在厂房外作业，吊装幅度较大。
• 工况分析与性能表查询：
  1. 确定吊装参数：
     • 货物重量：10吨（含吊具）。
     • 所需幅度（半径）：起重机需远离厂房，假设需要20米的半径才能将屋架送到安装点。
     • 所需起升高度：安装高度30米，加上吊索具和屋架本身高度，至少需要35米的起钩高度。单纯使用主臂很难达到这个高度且保持20米半径。
  2. 选择臂架组合：必须使用 主臂+固定副臂 工况。假设配置为：42米主臂 + 12米固定副臂，总臂长54米。
  3. 查询性能表（主臂+固定副臂工况表）：
     • 找到 “主臂42m + 副臂12m” 的配置。
