好的，我们来详细解析一下三一SCC600A-7履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心理念：履带起重机的起重能力不是一个固定值，它完全取决于具体的工况配置。 起重性能表就是将这些配置量化，以确保吊装作业安全、高效地进行。

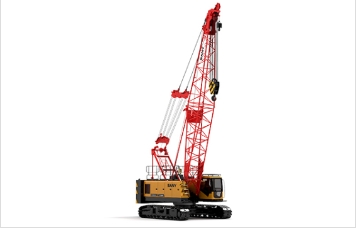

三一SCC600A-7是一款60吨级的履带起重机，其最大起重量为60吨。但这是在最短主臂、最小工作幅度的特定条件下才能实现的。实际应用中，情况要复杂得多。

关键工况参数解读

在查阅性能表前，必须先确定以下几个关键参数，它们决定了你该查哪一张性能表：

1. 主臂工况： 这是最基本也是最常用的工况。

   • 主臂长度： 从10.1米到52米不等。臂越长，起重能力越低。
   • 工作幅度： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越低。
   • 配重： SCC600A-7通常有19吨和15.5吨两种配重可选。配重越大，起重能力越强，稳定性越好。

2. 固定副臂工况： 当吊装高度要求主臂无法满足时使用。

   • 主臂+副臂组合长度： 例如，主臂31米 + 副臂9米，总长40米。
   • 副臂角度： 通常有0°、15°、30°等。角度越小，起重能力越低（因为力臂更长）。

3. 塔式工况： 用于要求极高吊装高度的场合，起重能力会显著下降。

4. 工作地面条件： 性能表数据基于坚实平整的地面。如果地面松软，需要进行地基处理，并且实际起重能力可能要打折扣。

应用案例解析

假设我们手头有SCC600A-7的起重性能表，我们来看几个典型的应用场景。

案例一：设备卸车与就位（主臂工况）

• 任务描述： 将一台重35吨的反应釜从卡车上吊下，并安装到10米外的混凝土基础上。基础高度约2米。现场地面坚实。
• 工况分析与选型：
  1. 确定吊装重量： 35吨（需包括吊钩、索具的重量，假设总重为36吨）。
  2. 确定所需幅度： 起重机需停放在能让吊钩覆盖卡车和基础的位置。假设回转中心到设备基础中心的距离为8米。
  3. 确定所需臂长： 设备高度+索具高度+安全余量。反应釜高4米，吊装高度至少需要6米。但更重要的是，臂长会影响幅度下的起重能力。我们选择一个经济高效的臂长。
• 查询性能表（以19吨配重为例）：
  • 查看 “主臂工况性能表”。
  • 我们尝试用较短的臂长以获取最大能力。选择 主臂18.3米。
  • 在18.3米臂长这一列，查找 工作幅度8米 对应的额定起重量。
  • （模拟数据） 性能表显示：18.3米臂，8米幅度，起重量约为 41吨。
• 安全校核与决策：
  • 41吨 > 36吨（实际吊重），满足要求。
  • 安全余量： (41 - 36) / 36 ≈ 13.9%，符合安全规范（通常要求有余量）。
  • 结论： 采用 19吨配重，18.3米主臂 的工况进行此次吊装是安全可行的。起重机需停放在距离基础中心8米的位置。

案例二：钢结构屋架吊装（固定副臂工况）

• 任务描述： 在一個厂房内，需要将重8吨的钢屋架吊装到离地面25米高的柱顶。由于厂房内空间限制，起重机无法过于靠近。
• 工况分析与选型：
  1. 吊装重量： 8吨（含索具）。
  2. 吊装高度： 25米 + 索具高度 ≈ 27米。单纯主臂可能无法达到或能力极低。
  3. 工作幅度： 由于空间限制，幅度可能达到14米。
• 查询性能表（以19吨配重为例）：
  • 查看 “固定副臂工况性能表”。
  • 我们需要一个主臂+
