吊车参数应用

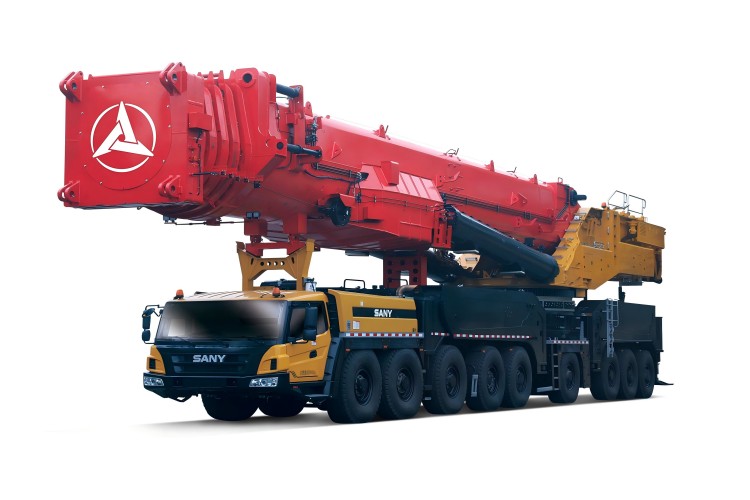

好的，我们来详细探讨一下三一SAC24000T全地面起重机在不同典型工况下，其起重性能表的应用方法和实际案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，绝不是简单的数字表格。 对于SAC24000T这样的1600吨级巨型起重机，其性能表极其复杂，需要工程师进行精确解读和应用。
一、 理解SAC24000T起重性能表的关键要素
在查看性能表前，必须理解决定其起重能力的几个核心参数：
工况：SAC24000T拥有多种工况，如：
- 主臂工况：使用基本臂和中间节臂，作业范围相对固定。
- 塔式工况：安装塔式副臂，主要用于超高、幅度大的吊装，如风电、化工塔器。
- 超起工况：这是千吨级吊车的“灵魂”。展开超起桅杆和配置超起配重，能极大提升起重能力和稳定性。超起半径和配重量的选择直接影响性能。
- 风电工况：针对风机吊装的特殊优化工况，通常结合塔式工况和超起。
幅度：吊钩中心到起重机回转中心的水平距离。这是性能表中最关键的参数，幅度越大，起重能力急剧下降。
臂长组合：主臂长度、副臂长度、安装角度（如塔式副臂的夹角）。
配重：包括车体配重和超起配重。超起配重可以“悬浮”在后方，不将全部重量压在地面上，从而降低对地基的要求。
支腿模式：全伸支腿或半伸支腿。全伸支腿提供最大的稳定性。
二、 不同工况下的应用案例
案例一：大型化工项目 - 塔式工况 + 超起工况
- 场景描述：在某石化基地，需要安装一个重约400吨、高度120米的精馏塔。现场空间有限，起重机无法过于靠近设备基础。
- 吊装规划：
- 目标：在幅度30米的位置，将400吨的塔器吊至120米高。
- 工况选择：必须使用塔式工况以获得足够高度，同时必须使用超起工况以保证在30米幅度下的起重能力和稳定性。
- 查阅性能表步骤：
- 确定工况：找到“塔式工况（带超起）”的性能表。
- 确定臂长组合：主臂可能用到60米，塔式副臂用到84米，总臂长超过140米，以满足120米吊高要求。
- 确定幅度：核心参数为30米。
- 匹配重量：在性能表中，沿着30米幅度的列向下查找，找到对应臂长组合下的额定起重量。假设表格显示为420吨。
- 安全校验：
- 吊装总重量（设备重+吊钩重+索具重）必须 ≤ 420吨。
- 检查风速要求，性能表通常基于特定风速（如≤8.3m/s）制定。
- 确认地基处理满足要求，因为超起配重和整车重量对地面压强极大。
- 结论：性能表确认SAC24000T在该工况下能力为420吨 > 400吨，方案可行。但需要精确计算吊装总重，并确保现场条件（如风速、地基）符合性能表的前提假设。
案例二：陆上风电安装 - 风电工况
- 场景描述：安装一台5MW风机，机舱重量为130吨，轮毂高度为120米。
- 吊装规划：
- 目标：将130吨的机舱吊至120米高。风机吊装对幅度控制要求极高，需要精准就位。
- 工况选择：使用专用的风电工况，通常结合了塔式臂和优化的超起配置，以实现最佳的起升高度和微动性能。
- 查阅性能表步骤：
- 确定工况：找到“风电工况”性能表。
- 确定臂长和幅度：臂长需要设定为约140米（120米高度+吊钩以下空间）。风机吊装通常幅度较小且固定，可能在20-28米之间。
- 匹配重量：在140米臂长、26米幅度下，查表得到额定起重量。假设为150吨。
- 安全校验：
