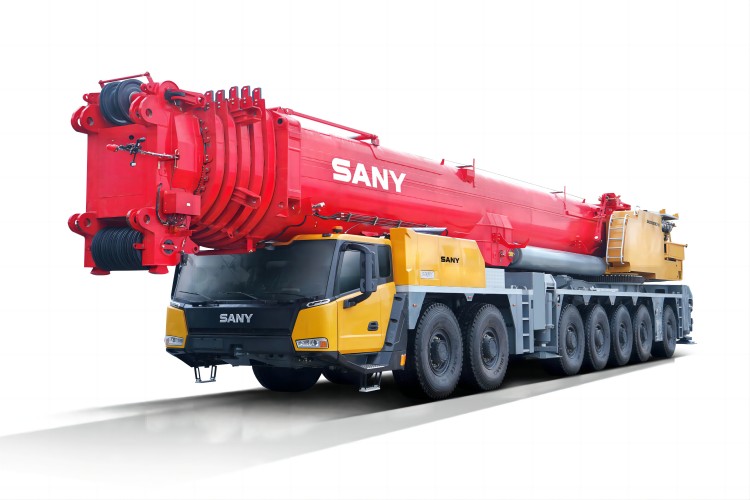

好的，我们来详细解析一下三一SAC8000C7-8这款800吨级全地面起重机在不同工况下起重性能表的应用案例。

首先，要理解性能表的应用，必须明确一个核心原则：起重性能表是吊装作业的生命线，任何操作都必须在性能表允许的范围内进行。

三一SAC8000C7-8作为一款高性能起重机，其性能表非常复杂，通常以手册或电子版形式提供，包含了主臂工况、塔式副臂工况、风电臂工况等多种模式。应用性能表的关键在于根据现场条件（作业半径、吊装高度） 和起重机配置（臂长、支腿伸展情况、配重） 来确定最大安全起重量。

应用性能表的基本步骤

1. 确定工况配置：选择使用的是主臂、主臂+副臂，还是专门的风电臂。
2. 确认起重机状态：包括支腿全伸/半伸、使用的配重吨位（如200吨、240吨全配重等）。
3. 查找对应图表：在性能手册中找到与你配置完全一致的性能表。
4. 定位关键参数：
   • 作业半径：吊钩中心到起重机回转中心的水平距离。
   • 臂长：起重机当前使用的臂架长度。
5. 交叉查询额定起重量：在性能表中，根据确定的臂长和作业半径，找到交叉点的数值，即为该工况下的最大额定起重量。
6. 考虑安全因素：额定起重量已包含起重机自身的稳定系数，但还需考虑风载、地基、索具重量等额外因素。实际起吊重量必须小于额定值，并留有安全余量。

核心工况应用案例

以下是三个典型的应用场景，展示如何查询和应用SAC8000C7-8的性能表。

案例一：化工厂大型反应塔安装（主臂工况）

• 场景描述：需要在化工厂区内安装一个重120吨、高35米的反应塔。现场空间相对开阔，地基坚实。
• 吊装规划：
  1. 选择工况：反应塔高度不高，主臂工况即可满足，且效率最高。选择主臂工况。
  2. 确定配置：为确保稳定性，使用支腿全伸，并挂接240吨全配重。
  3. 计算参数：
     • 臂长需求：反应塔高35米，加上吊钩、索具高度以及就位空间，预计需要臂长至少45米。
     • 作业半径：由于设备就位点与起重机停放点有距离，经测量，作业半径约为16米。
  4. 查询性能表（模拟数据）：
     • 找到“主臂工况，支腿全伸，240吨配重”的性能表。
     • 在表中找到臂长45米这一列。
     • 向下找到作业半径16米这一行。
     • 交叉点查得额定起重量为135吨。
  5. 分析与决策：
     • 额定起重量135吨 > 设备重量120吨。
     • 结论：该方案安全可行。但需注意，135吨是极限值，实际作业中要考虑索具重量（约2-3吨），因此实际起吊重量约为122-123吨，仍在安全范围内，但已非常接近临界值。吊装指挥需格外谨慎，可以考虑微调起重机位置，将作业半径缩小至14米或15米，以获得更大的安全余量（例如在14米半径下，起重量可能达到150吨）。

案例二：高层建筑钢结构吊装（塔式副臂工况）

• 场景描述：在城市中心建造一栋超高层建筑，需要将重25吨的钢构件吊至150米的高度。周围空间受限，起重机无法过于靠近建筑。
• 吊装规划：
  1. 选择工况：主臂无法达到150米高度，必须使用塔式副臂工况以获取更大的起升高度。
  2. 确定配置：使用主臂 + 塔式副臂 组合。例如，主臂60米 + 塔副臂54米，总臂长可达114米，加上吊钩滑轮组高度，足以满足150米吊高要求。支腿全伸，全配重。
  3. 计算参数：
     • 作业半径：由于建筑物边界限制，起重机必须停在较远位置，作业半径可能达到30米甚至更大。
  4. **查询性能表（模拟
