吊车参数应用

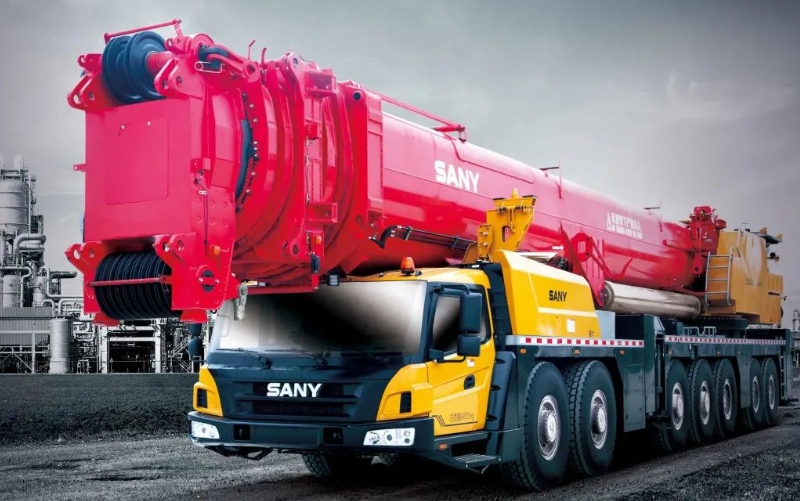

好的，我们来详细解析一下三一SAC7000T7全地面起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装操作前，都必须严格查阅并遵守性能表的规定。
SAC7000T7（700吨级）是一款高性能、多功能的起重机，其起重能力高度依赖于以下几个关键工况参数：
- 主臂工况： 使用多长的主臂？
- 副臂工况： 是否安装副臂（如飞臂或变幅副臂）？安装多长？
- 配重工况： 使用了多少吨位的配重？（全配重、部分配重）
- 支腿跨距： 支腿是完全伸出（全支腿）还是部分伸出？
- 工作半径： 吊物重心到起重机回转中心的水平距离。
- 吊装方式： 是否使用超起装置（如塔式副臂、固定副臂等）？
应用案例解析
以下通过三个典型的吊装场景来说明如何应用性能表。
案例一：风电设备吊装（典型的主臂+副臂工况）
场景描述： 在某风电场，需要安装一台风力发电机组。机舱重量为95吨，轮毂高度为120米。现场地面坚实平整。
吊装方案选择： 由于高度要求，SAC7000T7需要使用 “主臂 + 变幅副臂（FJ）” 工况。
查阅性能表的步骤：
- 确定工况组合： 根据吊装高度，选择主臂长度+副臂长度。例如，选择 主臂60米 + 变幅副臂60米 的组合，总臂长可达120米，满足高度要求。
- 确定配重和支腿： 为了获得最大起重能力，通常会使用全配重（假设为200吨） 和全支腿跨距。
- 计算工作半径： 机舱需要被提升到塔筒顶部，吊钩需要越过塔筒。假设塔筒顶部中心到起重机回转中心的水平距离（即工作半径）为 24米。
- 查阅性能表：
- 找到对应“60m主臂 + 60m变幅副臂，全配重，全支腿”的性能表分页。
- 在表格左侧的“幅度（半径）”列中找到 24米。
- 横向查看该行对应的额定起重量。假设性能表显示在24米半径下的额定起重量为 105吨。
应用分析：
- 结论： 额定起重量105吨 > 机舱重量95吨。从起重能力角度看，方案可行。
- 安全余量： (105 - 95) / 95 ≈ 10.5% 的余量。此余量偏小，需要极其谨慎。 必须考虑风载、吊钩滑轮组重量、索具重量等额外载荷。在实际操作中，可能需要选择更有利的工况（如稍短的主臂配更长的副臂，或在风速极低的窗口期作业）来增加安全系数。
- 关键点： 此案例凸显了性能表中 “幅度”是决定性因素。幅度稍微增大，起重能力会急剧下降。
案例二：化工厂反应塔吊装（典型的主臂工况）
场景描述： 在化工厂检修区，需要更换一个重150吨的反应塔。反应塔长40米，安装位置离起重机站位较近，但周围空间狭窄，对起重机的占地面积有要求。
吊装方案选择： 反应塔不高，但重量大。最适合使用SAC7000T7的 主臂工况，以获得最强的起重能力。
查阅性能表的步骤：
- 确定工况组合： 不使用副臂。选择合适的主臂长度，既要满足起升高度，又要保证起重能力。假设选择 36米主臂。
- 确定配重和支腿： 由于重量大，使用全配重。但现场空间狭窄，可能无法实现全支腿跨距。假设最大允许的支腿跨距为 半支腿 状态。
- 计算工作半径： 反应塔基础很近，预计吊装就位时的工作半径为 10米。
- 查阅性能表：
- 找到对应“36m主臂，全配重，半支腿”的性能表。
- 在10米半径下查找额定
