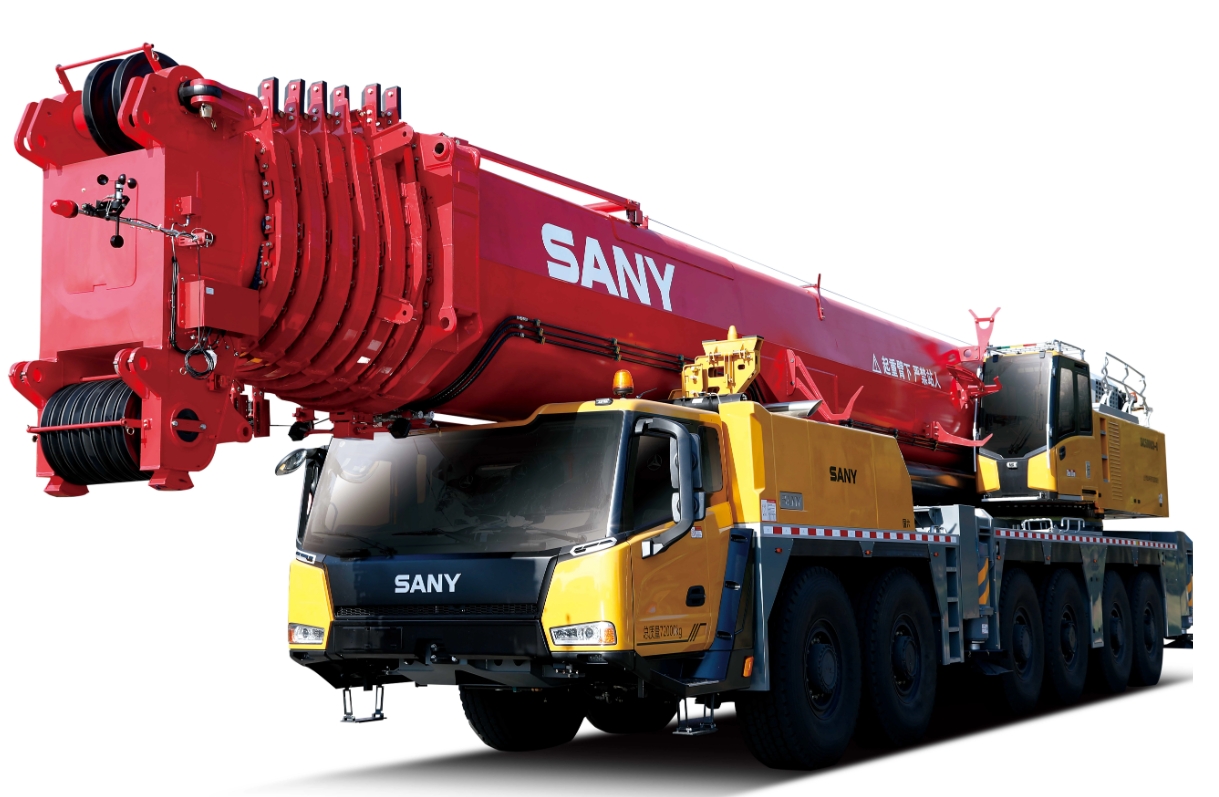

好的，我们来详细解析一下三一SAC6000C8-8（600吨全地面起重机）起重性能表的应用案例。掌握性能表是安全、高效作业的核心。

首先，请务必记住一个核心原则：起重性能表是吊装作业的“法律”，任何操作都必须在性能表允许的范围内进行。

一、 理解SAC6000C8-8起重性能表的关键要素

在查看具体案例前，你需要先看懂性能表上的几个关键参数：

1. 工况（Configuration）：这是最重要的前提。SAC6000C8-8有多种工况组合，主要包括：

   • 主臂工况：使用不同节数的主臂。
   • 塔式工况：主臂 + 固定副臂，用于超高、幅度大的吊装。
   • 超起工况：主臂/塔式工况 + 超起装置（增加配重，大幅提升起重能力，尤其是大幅度时）。SAC6000C8-8通常配备可变位配重超起（SSL），这是其强大性能的关键。

2. 幅度（Radius）：吊钩中心到起重机回转中心的水平距离。幅度是决定起重能力的首要因素，通常幅度越大，起重能力越小。

3. 额定起重量（Rated Capacity）：在特定工况和幅度下，起重机允许安全起吊的最大重量。

4. 臂长（Boom Length）：主臂伸出的长度。

5. 支腿模式（Outrigger Setting）：全伸支腿（提供最大稳定性）或半伸支腿等。性能表通常基于全支腿工况。

---

二、 应用案例解析

我们假设一个典型的吊装项目：在某风电场安装风力发电机组。

项目背景：

• 吊装部件：风力发电机机舱（重量：95吨）
• 安装高度：轮毂中心离地高度为110米。
• 现场条件：地面坚实平整，允许全伸支腿。

案例步骤：

第一步：确定吊装方案和起重机工况

• 目标：将95吨的机舱提升至110米高度。
• 分析：110米是极高的高度，单纯使用主臂很难达到，即使能达到，起重能力也严重不足。因此，必须使用 “塔式工况”。
• 工况选择：SAC6000C8-8的塔式工况可以实现极高的起升高度。我们需要查询其 “主臂 + 固定副臂” 的性能表。

第二步：查询性能表并确定关键参数

我们需要在性能表中找到一组参数，使得：

• 额定起重量 > 95吨（需考虑吊钩、索具等重量，总重约100吨）。
• 作业幅度 满足现场设备布置和机舱就位的需求（假设需要30米的幅度）。
• 臂长组合 能够达到110米的高度。

我们查阅SAC6000C8-8的性能表（此处为模拟数据，实际作业请以官方最新性能表为准）：

主臂长度 (m)	副臂长度 (m)	副臂夹角 (°)	幅度 (m)	额定起重量 (t)
60	54	15	28	105
60	54	15	30	98
60	54	15	32	92
78	54	15	30	102
78	54	15	32	96

• 分析上表：
  • 当使用 60米主臂 + 54米副臂，副臂夹角15°，在 30米幅度 时，额定起重量为 98吨。
  • 这个98吨 > 我们的总重100吨吗？不满足！（98吨 < 100吨），存在超载风险。
  • 我们尝试更长的主臂（78米）+ 54米副臂，在30米幅度时，额定起重量为 102吨。
  • 102吨 > 100吨，满足要求！

第三步：考虑超起装置的应用

• 问题：上面的塔式工况虽然理论上满足，但余量很小（102-100=2吨），在实际操作中风险较高。任何风吹草动或细微的不平衡都可能引发超载。
• 解决方案：启用 超起工况（SSL）。超起装置通过
