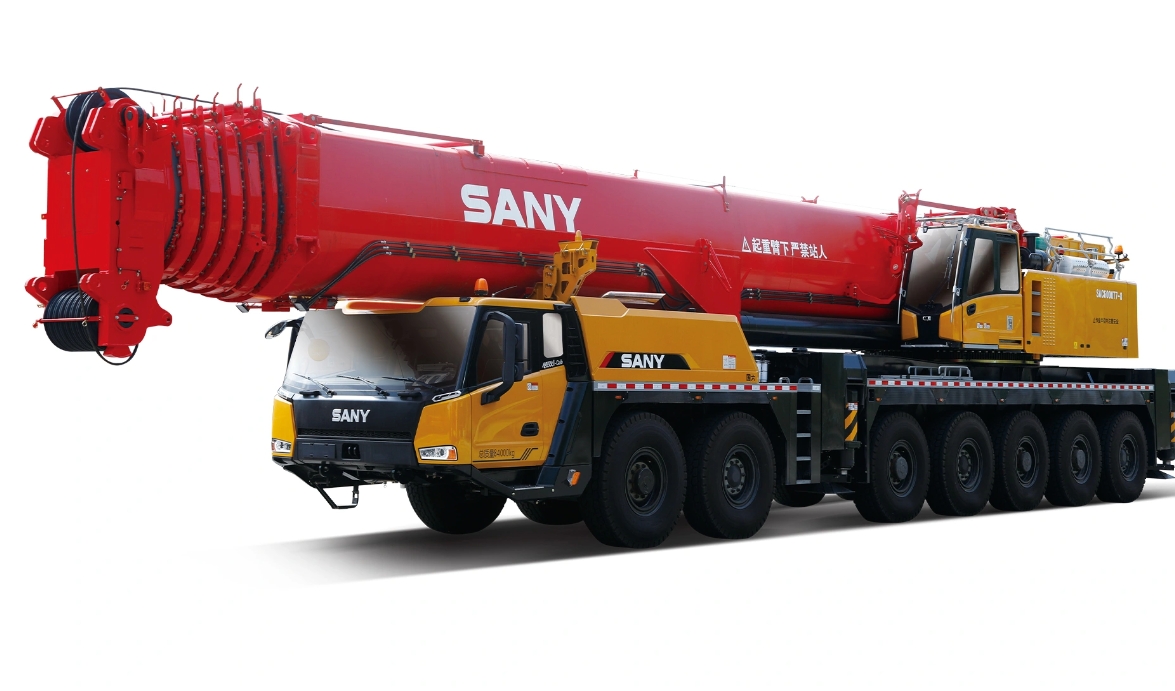

好的，我们来详细探讨一下三一SAC6000T7-8（600吨全地面起重机）的起重性能表在不同典型工况下的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载或超出作业范围。

一、 理解SAC6000T7-8起重性能表的关键要素

在分析案例前，先快速了解性能表中的几个关键参数：

1. 主臂工况：使用不同节数的主臂进行吊装，性能表会给出不同臂长和不同工作半径下的额定起重量。
2. 塔式工况：在主臂末端加装塔式副臂，用于超高、幅度要求大的吊装任务。性能表会额外给出塔臂角度和长度对应的性能。
3. 超起工况：这是SAC6000T7-8发挥600吨极限能力的关键。展开超起桅杆和配置超起配重，能极大提升臂架系统的稳定性和起重能力，尤其是在大臂长、大幅度作业时。
4. 工作半径：吊钩中心到起重机回转中心的水平距离。
5. 额定起重量：在当前工况和配置下，允许起吊的最大重量。
6. 支腿跨距：起重机支腿完全伸出的跨度，跨距越大，稳定性越好，起重能力越强。

二、 不同工况下的应用案例

案例一：风电设备吊装（主臂+超起工况 - 最典型应用）

• 场景描述：在风电场吊装一台风力发电机组。需要将重约110吨的机舱安装到100米高的塔筒顶端。
• 工况选择：
  • 由于高度要求高（100米+吊索具高度），需要使用长主臂。假设选择主臂长度108米。
  • 吊装重量110吨，属于重载作业，必须使用超起装置以提供足够的稳定性和起重能力。
  • 由于塔筒周围空间有限，机舱需要从地面起吊并越过塔筒顶部，工作半径可能会比较大。
• 性能表应用步骤：
  1. 确定工况：在性能表中找到“主臂+超起”工况页，并确认超起配重和半径的配置（例如，配置200吨超起配重，超起半径X米）。
  2. 查找对应臂长：在表中找到“108米主臂”这一列或这一行。
  3. 匹配半径与重量：假设现场条件要求工作半径至少为24米。我们在108米臂长、24米半径的交汇点查找额定起重量。
  4. 读取数据：查表得知，在此配置下，额定起重量可能为125吨。
  5. 安全校核：
     • 吊物重量：110吨（机舱）+ 约5吨（吊钩、索具等） = 115吨。
     • 额定起重量：125吨 > 115吨。
     • 结论：此工况安全，方案可行。
  6. 关键点：如果现场要求工作半径增大到28米，查表发现额定起重量可能降至105吨，此时105吨 < 115吨，方案就不可行。必须调整方案，例如减小工作半径（移动吊车位置）或增加主臂长度（如果性能允许）并重新查表验证。

案例二：化工厂反应塔安装（主臂工况 - 中短臂、重载）

• 场景描述：在化工厂区内安装一个重180吨、高度30米的反应塔。现场空间相对开阔，但对吊装精度要求高。
• 工况选择：
  • 设备高度不高，主臂无需过长。可选择42米左右的主臂即可满足起升高度。
  • 重量180吨，属于极限重载，需要使用起重机最强的配置。
  • 由于是重载，且幅度不大，可能不需要使用超起（在短臂、小半径下，主臂自身强度可能已足够），但必须使用最大支腿跨距（如9.6m x 9.6m）。
• 性能表应用步骤：
  1. 确定工况：在性能表中找到“主臂”工况页，并确认支腿为全伸状态。
  2. 查找对应臂长：找到“42米主臂”。
  3. 匹配半径与重量：
