吊车参数应用

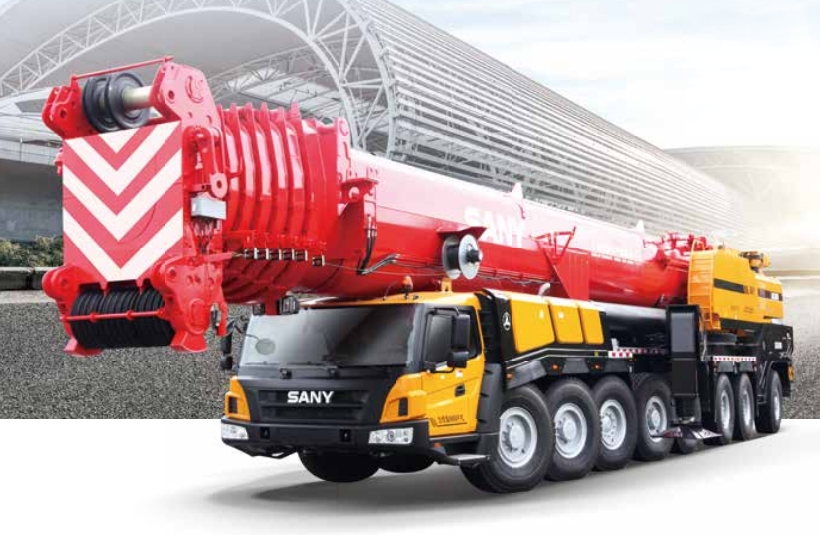

好的，我们来详细探讨一下三一SAC6000全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，它不是一成不变的数据，而是随工况变化而动态调整的指导手册。 SAC6000作为600吨级的全地面起重机，其性能强大，工况组合复杂，正确应用性能表至关重要。
核心前提：理解性能表的关键参数
在分析案例前，必须先读懂性能表的几个关键变量：
- 主臂工况： 基本臂、单缸插销伸缩臂的不同长度和角度。
- 副臂工况： 是否安装副臂（飞臂）、副臂的长度和角度。
- 配重工况： 使用了多少吨位的配重（全配重、部分配重）。
- 支腿跨距： 全支腿伸出的跨距尺寸，这是决定稳定性的基础。
- 工作幅度（回转半径）： 吊钩中心到起重机回转中心的水平距离。
- 额定起重量： 在特定工况下，允许起吊的最大重量。
黄金法则： 实际起吊重量必须 ≤ 性能表查得的额定起重量。
应用案例详解
案例一：风电设备吊装（典型的大吨位、大高度作业）
- 场景描述： 安装一台风力发电机的机舱，机舱重95吨，轮毂高度为100米。
- 工况选择与分析：
- 确定主工况： 由于高度要求极高，必须使用 “主臂 + 副臂” 工况。查询性能表，需要选择主臂伸到一定长度（例如42米），然后安装很长的副臂（例如78米），形成总臂长超过120米的工况。
- 确定配重与支腿： 风电吊装对稳定性要求极高，必须使用全配重（如200吨）。支腿必须为全伸状态（通常为9.6m x 9.6m或更大），以确保最大的稳定力矩。
- 查表计算：
- 首先，在性能表中找到“主臂42m + 副臂78m”这一栏。
- 然后，确定工作幅度。由于塔筒很高，吊装时机舱需要被提升到超过塔顶的高度，此时吊臂的幅度会比较大。假设计划的工作幅度为20米。
- 在对应工况下，找到“幅度20m”这一行，交叉点的数字就是额定起重量。假设查表结果为108吨。
- 安全校验：
- 重量校验： 机舱重95吨 < 额定起重量108吨 → 符合要求。
- 高度校验： 还需要根据臂长和角度计算吊钩的实际起升高度，确保能超过100米的轮毂高度。这通常由电脑或专门的吊装方案计算确认。
- 风载考虑： 风电场地通常风大，性能表数据是在理想条件下。实际作业时，必须考虑风载影响，通常会有一个安全余量（如实际起重量不超过额定起重量的80%-90%）。95吨 / 108吨 ≈ 88%，在安全范围内。
结论： 在此工况下，SAC6000可以安全完成此次吊装任务。但如果风速突然增大，可能需要暂停作业或重新评估。
案例二：化工厂反应塔吊装（典型的重物、近距离作业）
- 场景描述： 在化工厂密集设备区吊装一个重180吨的反应塔，就位位置离起重机中心较近，但周围空间狭窄。
- 工况选择与分析：
- 确定主工况： 反应塔重量大，但高度不高（可能就30-40米）。此时应优先考虑起重能力，而非臂长。因此，最佳工况是使用较短的主臂（例如，使用基本臂18.3米或稍长一些的臂长），不安装副臂。因为臂越短、角度越大，起重能力越强。
- 确定配重与支腿： 吊装重物，必须使用全配重和全支腿，提供最大稳定性。
- 查表计算：
- 在性能表中找到“主臂18.3m”工况。
- 确定工作幅度。由于是近距离吊装，假设幅度为10米。
- 查表：在“主臂18.3m，全配重，全支腿，幅度
