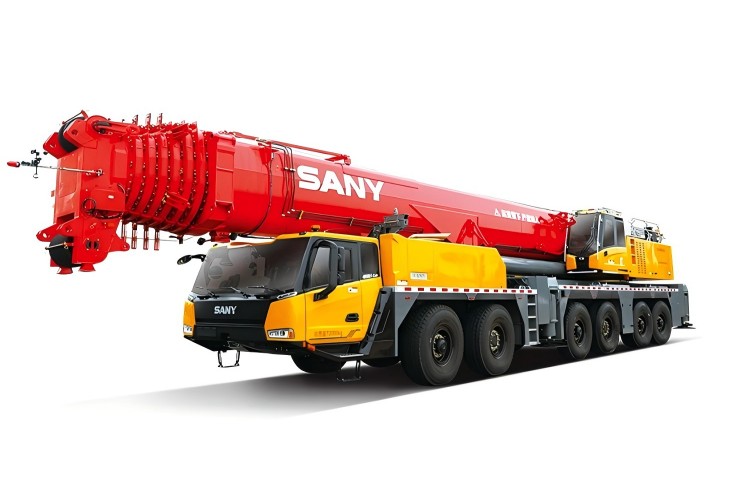

好的，我们来详细解析一下三一SAC5000C8-8C这款500吨级全地面起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解SAC5000C8-8C的核心特点

在查看性能表之前，必须先了解这台设备的“底牌”，因为它决定了性能表的应用前提：

1. 8桥底盘，7桥驱动：机动性强，能适应较差的路况。
2. 主臂+副臂：主臂全伸可达84.5米，加上副臂最大长度可达126.5米，覆盖了超高层吊装需求。
3. 多种工况配置：这是应用性能表的关键！主要包括：
   • 主臂工况：最常用，用于常规吊装。
   • 主臂+副臂工况：需要更大高度或幅度时使用。
   • 塔式副臂工况：用于需要极高吊装高度，但作业空间狭小的场合（如电厂、化工厂内）。
   • 超起工况：吊装最重或幅度最大的构件时，必须使用超起装置（配重和超起桅杆），能极大提升起重能力，尤其是大幅度时的稳定性。

---

第二步：起重性能表的结构解读

性能表通常是一个多维度的矩阵，主要参数包括：

• 吊臂长度
• 工作幅度：吊钩中心到起重机回转中心的水平距离。
• 额定起重量：在该臂长和幅度下，允许的最大起吊重量。
• 工况标识：明确标注此数据适用于哪种工况（如“主臂”、“主臂+副臂”、“带超起”等）。

核心原则： 性能表中的数据是在特定配置下（如支腿全伸、地面坚实、360°全回转）的极限值。实际应用中必须考虑安全因素，通常只能用到额定起重量的75%-90%（根据公司安全规程）。

---

第三步：不同工况下的应用案例

案例一：风电设备吊装（主臂工况 + 超起工况）

场景： 吊装一台风力发电机的机舱，重量95吨，轮毂高度100米。

应用步骤：

1. 确定工况： 高度100米，远超主臂极限（84.5米），因此必须使用主臂+副臂工况。同时，95吨是极大负载，必须使用超起装置。
2. 查询性能表：
   • 找到 “主臂+副臂，带超起” 的性能表。
   • 确定臂长组合：目标高度100米，需预留吊具和滑轮组高度。假设选择主臂84.5米 + 副臂XX米（例如，副臂角度30°时，有效高度会增加）。最终确定一个总臂长，比如110米。
   • 计算工作幅度：风机塔筒周围有安全距离，吊车不能紧贴塔筒。假设幅度需要24米。
   • 在性能表中，找到 “臂长110米” 这一列，向下找到 “幅度24米” 这一行，交叉点的数值就是额定起重量。假设查表结果为 105吨。
3. 安全校核：
   • 负载95吨 < 额定105吨。初步满足要求。
   • 应用安全系数：如果公司规定使用80%的额定能力，则105吨 * 80% = 84吨。此时95吨 > 84吨，不满足安全要求。
   • 调整方案：
     • 方案A： 减小工作幅度。将吊车更靠近塔筒，比如幅度减小到20米。重新查表，额定起重量可能增加到120吨，120吨 * 80% = 96吨 > 95吨，方案可行。
     • 方案B： 如果场地限制无法减小幅度，则需选择起重能力更强的起重机（如650吨或800吨级）。

结论： 在此案例中，性能表帮助工程师精确判断了SAC5000C8-8C的能力边界，并通过调整幅度参数，找到了安全可行的吊装方案。

案例二：化工厂反应塔安装（主臂工况）

场景： 在化工厂区内安装一段重量为60吨的反应塔，安装高度35米，由于周围管道密集，工作幅度需控制在16米。

应用步骤：

1. 确定工况： 高度35米，在主臂范围内，且负载适中。优先考虑主臂工况，因为架设速度快，操作灵活。
2. **查询性能表：
