吊车参数应用

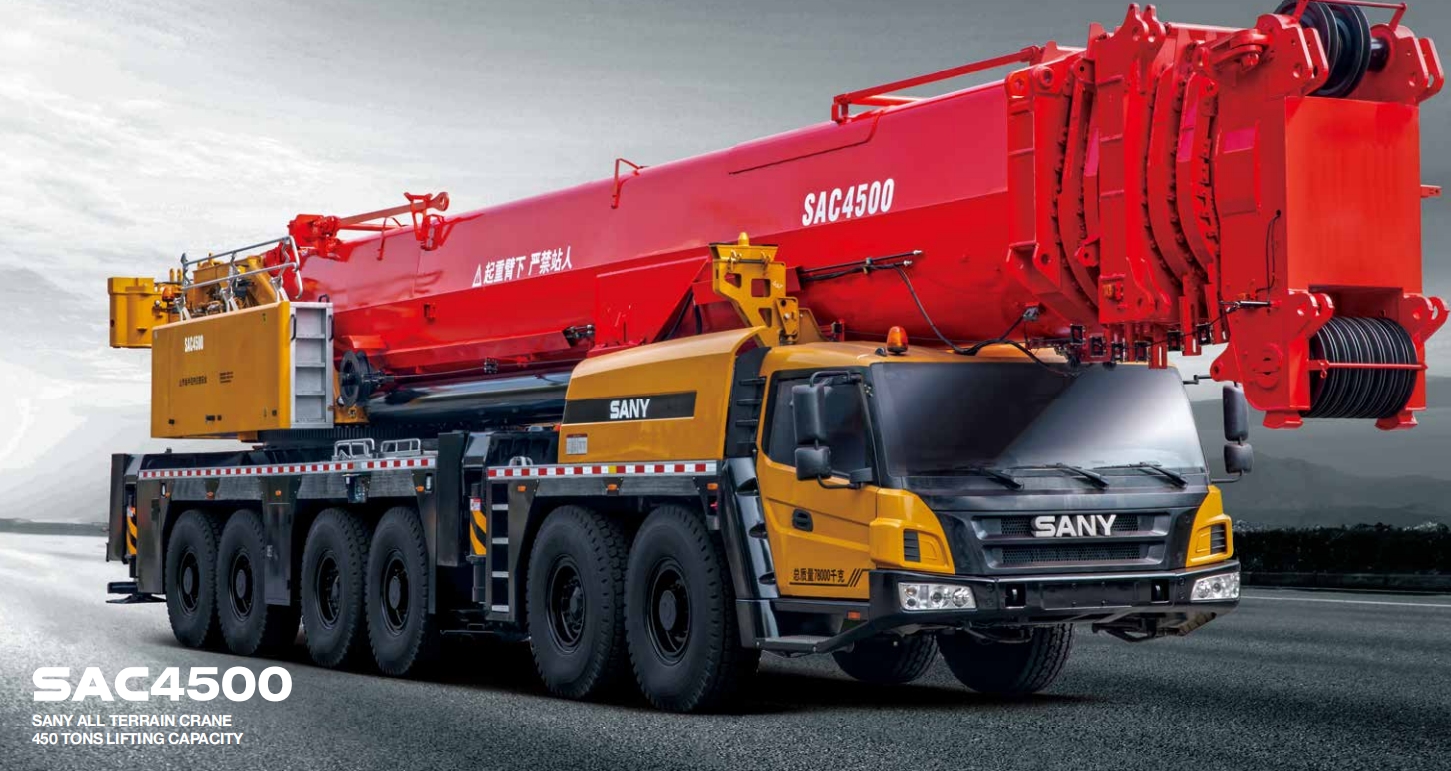

好的，我们来详细探讨一下三一SAC4500全地面起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。SAC4500作为450吨级的全地面起重机，工况组合非常复杂，正确应用性能表是安全高效完成吊装任务的关键。
一、 理解SAC4500起重性能表的关键要素
在分析案例前，必须先看懂性能表上的几个核心参数：
工况：这是性能表的基础。SAC4500主要有：
- 主臂工况：使用基本臂和中间节臂，不带副臂。适用于起重量大、作业半径小的场合。
- 主臂+副臂工况：在主臂末端连接副臂（如桁架式副臂），用于增加起升高度，但会显著降低起重能力。副臂有不同的安装角度（如0°，15°，30°等）。
- 塔式工况：主臂以接近垂直的角度工作，副臂连接在主臂头部，用于要求极限高度的场合（如风电安装）。
- 超起工况：这是SAC4500发挥最大能力的关键。通过展开超起桅杆和配置超起配重，可以极大地提升起重性能和稳定性，尤其是在大半径作业时。超起有固定配重和活动配重之分。
作业半径：吊钩中心到起重机回转中心的水平距离。这是查表时最常用的参数。
臂长：主臂的长度，或主臂+副臂的总长度。
额定起重量：在特定工况、臂长和半径下，起重机允许安全起吊的最大重量。
配重：包括车体自带配重和超起配重。配重吨位直接影响起重能力。
二、 不同工况下的应用案例
案例一：化工厂大型反应罐安装（主臂工况 + 超起工况）
- 场景描述：需要在化工厂密集装置区内，安装一个重约120吨的反应罐。作业空间相对狭窄，罐体需要吊起并跨越部分低矮设备，就位半径约为16米。
- 工况选择与分析：
- 初步判断：重量120吨，半径16米，属于大吨位、中等半径作业。必须使用超起工况来获得足够的起重能力。
- 查表步骤：
- 选定工况：主臂超起工况。假设使用全部车体配重和部分超起配重，总配重假设为200吨。
- 确定臂长：由于需要跨越障碍，臂长可能需要较长，比如选择36米主臂。
- 查询性能表：在“36米主臂，200吨总配重”的性能表中，找到半径16米对应的列。
- 读取数据：查表得知，在该工况下，16米半径的额定起重量可能为130吨左右。
- 决策与应用：
- 安全验证：吊物重量120吨 < 额定起重量130吨，满足要求，且有一定的安全余量。
- 注意事项：需确保超起桅杆张角正确，回转区域地基坚实，并严格控制起升和回转速度，防止摆动。
案例二：风力发电机组吊装（塔式工况/主臂+副臂工况）
- 场景描述：安装一台风力发电机，需要将重95吨的机舱吊装到120米高的塔筒顶部。现场风速较大，对吊装高度和稳定性要求极高。
- 工况选择与分析：
- 初步判断：此工况的核心矛盾是极限高度。必须使用塔式工况或主臂+长副臂工况。
- 查表步骤：
- 方案A（塔式工况）：
- 工况：塔式工况，通常配合超起使用。
- 臂长组合：例如，主臂39米 + 副臂78米，总臂长超过110米，加上吊钩等高度，可满足要求。
- 查询性能表：在塔式工况性能表中，找到“主臂39m + 副臂78m”列，再根据作业半径（通常塔式工况半径较小，如14-16米）查额定起重量。查表得知，在14米半径下，额定起重量可能为105吨。
- 方案A（塔式工况）：
