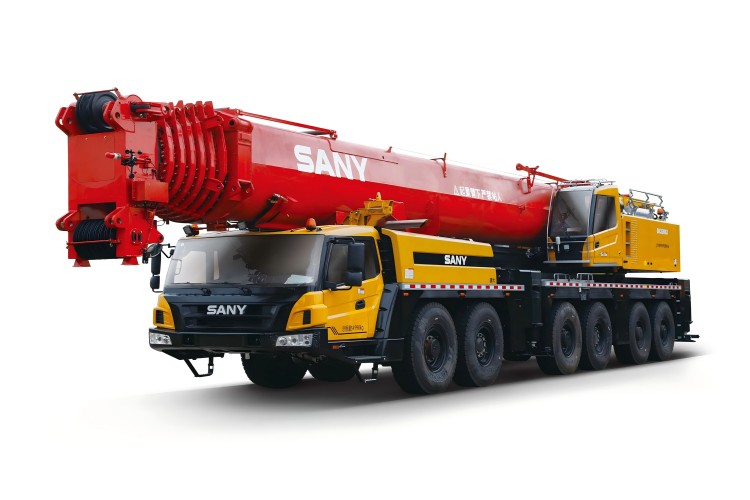

好的，我们来详细探讨一下三一SAC4000C8-8这款400吨级全地面起重机在不同工况下，如何应用其起重性能表进行安全、高效的作业。

首先，要明确一个核心概念：起重性能表是吊车作业的“生命线”和“法律依据”。任何操作都不能超越性能表的规定。SAC4000C8-8的性能表会根据不同的支腿工况、配重工况、臂架组合 而变化。

在查看性能表前，必须确认以下几个关键配置，因为它们直接决定了你使用哪一张性能表：

支腿工况：
- 全伸支腿： 提供最大的稳定性，是获得最大起重能力的基础。
- 半伸支腿/不全伸支腿： 在场地受限时使用，但起重能力会大幅下降。
配重工况：
- SAC4000C8-8通常有活动配重 功能。性能表会明确标注“带活动配重”或“不带活动配重”，以及活动配重是否滑移到位。活动配重滑移能显著提升起重能力，尤其是在中长臂工况下。
- 整车总配重（车体配重+活动配重）也是一个关键值。
臂架组合：
- 主臂： 短距离、重物作业。
- 主臂+副臂： 高、远距离作业，但起重能力会因副臂角度和自重而降低。
- 风电臂： 专门为吊装风力发电机组叶片和机舱设计的特殊臂架。

下面我们通过几个典型场景来说明如何应用性能表。

场景描述： 需要在装置区内更换一个重约80吨的反应釜。作业半径约12米。现场空间狭窄，支腿无法完全伸展。
性能表应用步骤：
1. 确定工况： 由于场地限制，必须使用半伸支腿工况的性能表。假设半伸支腿的跨距小于全伸支腿。
2. 确认配置： 为确保安全，使用全配重，并将活动配重滑移到指定位置，以获得该工况下的最大能力。
3. 查阅表格：
  - 找到“半伸支腿，带全配重，活动配重滑移”对应的性能表。
  - 查看主臂工况（因为高度不高，不需要副臂）。
  - 在“工作半径”一列找到 12米，然后横向查看对应不同臂长下的起重能力。
  - 假设性能表显示：在臂长24米，半径12米时，额定起重量为95吨。
4. 安全校核：
  - 重量： 吊物重80吨 < 额定95吨，满足。
  - 幅度： 实际作业中需严格使用力矩限制器（电脑）控制半径在12米内。
  - 结论： 该工况下作业安全。但如果错误地使用了“全伸支腿”性能表（该表下起重量可能达130吨），就会严重低估风险，导致倾覆事故。

场景描述： 吊装风机机舱，重量110吨，安装高度约90米。
性能表应用步骤：
1. 确定工况： 必须使用全伸支腿在坚实的地面上，提供最大稳定性。通常使用专门的风电工况性能表。
2. 确认配置： 安装风电臂，使用全配重，活动配重滑移。
3. 查阅表格：
  - 找到“全伸支腿，风电臂工况”性能表。
  - 性能表的参数通常是作业半径和臂架组合长度（主臂+风电臂）。
  - 计算所需臂长：安装高度90米 + 吊索具高度约10米 = 所需钩下高度约100米。根据设备参数，可能需要主臂60米 + 风电臂40多米的组合。
  - 在性能表中，找到臂长组合接近100米的行，然后查看在不同作业半径下的起重量。假设在半径16米时，额定起重量为115
