吊车参数应用

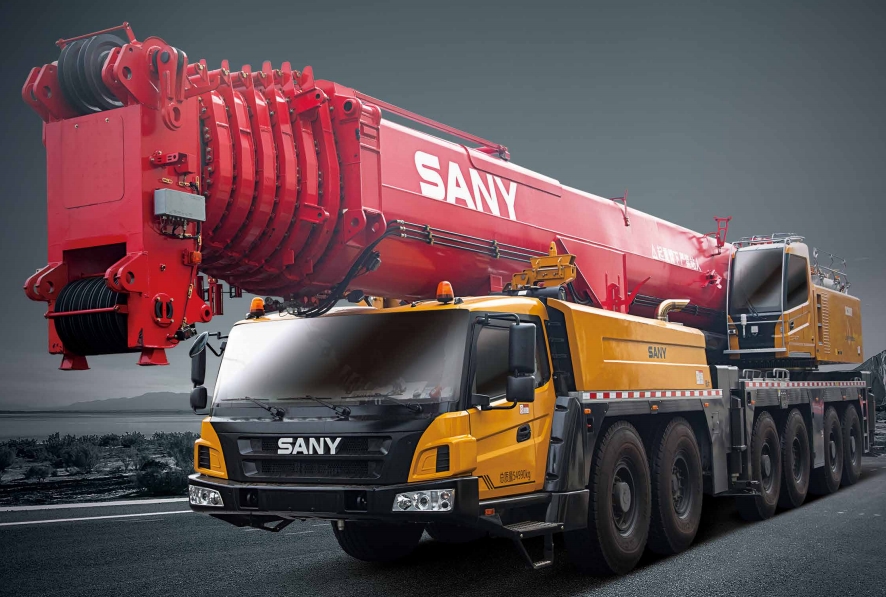

好的，我们来详细探讨一下三一SAC4000T8全地面起重机在不同工况下，其起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它不是一成不变的数字，而是随工况参数动态变化的。 对于SAC4000T8这样的千吨级起重机，其性能表更是复杂且精确。
SAC4000T8 关键特性回顾（与应用性能表强相关）：
- 最大起重量： 400吨（在某些特定工况下，如超起工况，短杆小幅度时可能更高）。
- 主臂长度： 全伸可达80米以上。
- 副臂/塔臂： 可配置多种副臂和塔式副臂，极大提升起升高度。
- 超起装置： 这是千吨级吊车的核心，能大幅提升起重能力和稳定性，其配置（如超起半径、配重）是性能表的关键变量。
性能表的核心变量： 在查阅性能表前，必须确定以下四个要素：
- 工况模式： 例如，主臂工况、主臂+副臂工况、塔臂工况，是否使用超起装置。
- 吊臂长度： 主臂伸出多少米？副臂加了多少米？
- 工作幅度： 吊钩中心线到吊车回转中心的水平距离（即“趴杆”的距离）。
- 配重设置： 使用了多少吨配重？超起半径是多少？
应用案例详解
案例一：风电设备安装（典型的主臂+超起工况）
- 场景描述： 安装一台风力发电机的机舱，机舱重95吨，安装高度（吊钩需达到的高度）为100米。
- 应用性能表步骤：
- 确定工况： 由于高度要求高，需要使用主臂+塔式副臂和超起装置。假设配置为：主臂80米 + 塔臂42米，总臂长122米，使用全部配重和最大超起半径。
- 确定工作幅度： 为保证安全距离，吊车需要与塔筒保持一定距离，假设计划工作幅度为24米。
- 查阅性能表：
- 找到对应“主臂80m + 塔臂42m，超起工况”的性能表。
- 在“臂长”列找到122米（或相近值），在“幅度”行找到24米。
- 横纵坐标交汇点的数字，即为该工况下的额定起重量。假设查表得值为 108吨。
- 分析与决策：
- 对比： 设备重量95吨 < 额定起重量108吨。
- 安全余量： (108 - 95) / 108 ≈ 12%。这个余量在工程中通常被认为是可接受的（需考虑风载、吊索具重量等）。
- 结论： 该工况方案可行。但如果工作幅度因场地限制需要增大到28米，查表发现额定起重量可能降至90吨，那么95吨的机舱就无法吊装，需要重新规划吊车站位或臂架组合。
案例二：化工厂大型反应器吊装（典型的主臂工况）
- 场景描述： 在化工厂密集装置区内更换一个重150吨的反应器。现场空间狭窄，设备就位位置离吊车较近。
- 应用性能表步骤：
- 确定工况： 设备不高，但重量大。优先考虑主臂工况，可能不需要副臂。为了获得最大起重能力，使用超起装置。
- 确定工作幅度： 由于空间狭窄，吊车可以靠近设备，假设工作幅度为10米。
- 确定臂长： 设备就位高度15米，10米幅度下，所需臂长远小于最小臂长，因此使用最短主臂（如30米左右）即可。
- 查阅性能表：
- 找到“主臂工况，超起，全配重”的性能表。
- 在臂长30-40米区间，幅度10米处查找额定起重量。查表得值可能为 380吨。
- 分析与决策：
- 对比： 设备重量150吨 << 额定起重量380吨。
- 分析： 此时吊车能力绰绰有余，安全余量极大。
