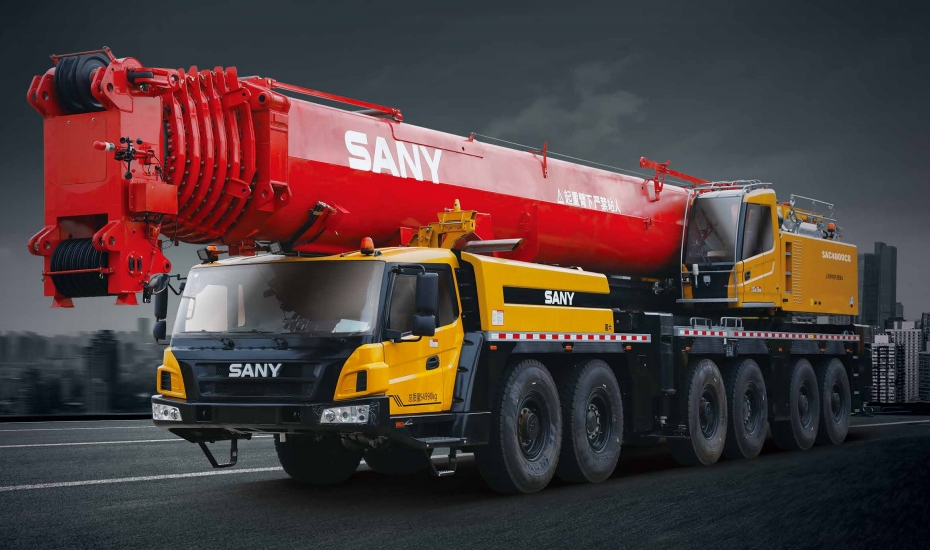

好的，我们来详细探讨一下三一SAC4000C8全地面起重机在不同工况下，其起重性能表的实际应用案例。
首先，要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载或超出作业范围。
SAC4000C8 基本参数回顾：
- 最大起重量： 400吨
- 主臂长度： 14.6米 - 81米（全伸）
- 副臂长度： 可加装，最大臂长组合可达100米以上
- 典型工况： 主要取决于支腿的伸展情况和配重的使用。
常见的工况包括：
- 全支腿工况： 支腿全部伸出，提供最大的稳定性和起重能力。这是最常用、最安全的工况。
- 半支腿工况： 在某些场地受限（如狭窄道路）时使用，起重能力会大幅下降。
- 带超起装置工况： 进行大吨位、大半径吊装或使用长主臂+副臂时，必须使用超起装置（如塔式副臂、变幅副臂），以大幅提升起重性能，尤其是远距离吊装能力。
应用案例一：风电设备吊装（典型大吨位、大半径作业）
- 场景描述： 在某风电场，需要安装一台风力发电机的机舱（重量约90吨），轮毂高度为100米。
- 吊装规划与性能表应用：
- 确定工况： 此作业高度高、重量大，必须使用全支腿+全配重+超起装置的工况。假设使用主臂60米 + 塔式副臂48米的臂架组合，总高度超过100米。
- 查阅性能表： 找到对应“全支腿，超起工况，主臂60米+塔式副臂48米”的性能表。
- 关键参数：
- 作业半径： 由于机舱尺寸较大，吊车不能离塔筒太近，假设计划作业半径为20米。
- 额定起重量： 在性能表上，找到“臂长60+48m”与“半径20m”的交汇点。查表得知，此工况下的额定起重量可能为105吨。
- 安全校核：
- 吊物重量（机舱90吨） + 吊钩、索具重量（约5吨） = 总吊重约95吨。
- 额定起重量（105吨） > 总吊重（95吨），满足要求，且有约10%的安全余量。
- 结论： 该吊装方案安全可行。操作时，必须确保实际作业半径通过传感器实时监控，严禁超过20米。
应用案例二：化工厂反应塔安装（场地受限，需精准定位）
- 场景描述： 在现有化工厂区内，安装一个重70吨的反应塔。周围有管廊和设备，场地狭窄，吊车只能在一个固定位置作业。
- 吊装规划与性能表应用：
- 确定工况： 场地允许全支腿伸展，但不需要超起装置。使用全支腿工况即可。
- 查阅性能表： 找到“全支腿，无超起”的性能表。
- 关键参数：
- 作业半径变化： 反应塔需要从平躺状态翻身并垂直安装。这个过程半径是变化的。需要计算最不利工况（通常是起吊瞬间，重物离吊车最远）。
- 假设反应塔就位时半径为12米，但平躺时吊点离吊车中心为18米。
- 安全校核：
- 步骤1（翻身起吊）： 查表，主臂长度假设为40米，半径18米时，额定起重量可能为85吨。总吊重（70吨+索具≈75吨）<85吨，安全。
- 步骤2（垂直就位）： 半径12米，主臂40米，额定起重量远大于75吨，更安全。
- 结论： 整个吊装过程的关键控制点是起吊翻身时的最大半径（18米）。必须确保在半径大于18米的位置，严禁进行任何起升动作。性能表帮助识别了这个风险点。
