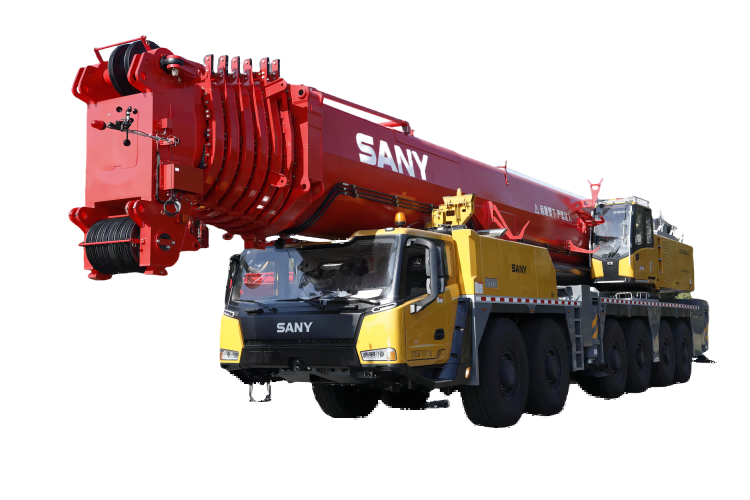

好的，我们来详细解析一下三一SAC3500C8-8（350吨全地面起重机）起重性能表的应用案例。理解并正确应用性能表是确保吊装作业安全、高效的核心。

首先，请务必明确一个核心原则：所有吊装作业都必须以随车官方提供的、最新的《起重性能表》为准。 以下案例仅为基于通用性能表原理的教学演示。

一、 理解SAC3500C8-8性能表的关键要素

在查看具体案例前，必须先读懂性能表的几个关键参数：

1. 工况（Configuration）: 这是性能表应用的前提。SAC3500C8-8主要有：

   • 主臂工况: 使用不同节数的主臂进行吊装。
   • 副臂工况（固定副臂/变幅副臂）: 主臂+副臂，用于需要更高起升高度或半径的场合。
   • 超起工况: 启用超起装置（如SSL或SPS），能极大提升起重能力，特别是大半径时。SAC3500C8-8的超起是其核心优势之一。
   • 塔式工况: 主臂+副臂以接近垂直的角度工作，实现最大高度。

2. 工作半径（Radius）: 吊钩中心到起重机回转中心的水平距离。这是查表时最常用的参数。

3. 臂长（Boom Length）: 主臂伸出的长度。

4. 额定起重量（Lifting Capacity）: 在特定工况、臂长和半径下，起重机允许安全起吊的最大重量。这个重量已经包含了吊钩、索具等吊具的重量。

5. 配重（Counterweight）: 起重机使用的配重吨数。性能表会标明对应的配重配置。

6. 支腿情况（Outriggers）: 全伸（Full Outriggers）或半伸（Partial Outriggers）。性能表通常基于全支腿工况。

---

二、 应用案例解析

我们假设一个典型的吊装场景：将一个重85吨的设备模块安装到25米高的平台上。

案例1：主臂工况（标准吊装）

步骤1：确定关键参数

• 吊装重量: 85吨（需加上吊钩、索具约2吨，故总吊重 ≈ 87吨）。
• 所需高度: 设备高3米，平台高25米，索具高度约5米。所需起升高度 ≈ 25 + 3 + 5 = 33米。
• 工作半径: 由于现场障碍物，起重机中心需距离安装点 12米。

步骤2：选择工况并查表 我们首先考虑最常用的主臂工况（假设使用全部车配重120吨）。

• 查看“主臂起重性能表”（对应120t配重）。
• 找到 臂长（Boom） 列。我们需要的最小臂长不仅要满足高度，还要考虑吊臂角度。粗略估算：高度33米，半径12米，所需臂长至少为 √(33² + 12²) ≈ 35米。我们选择 38米 臂长（通常臂长选择会比计算值稍大，以确保安全角度）。
• 在38米臂长这一行，横向找到 工作半径12米 对应的列。
• 交叉点查得的额定起重量为：假设性能表显示为 95吨。

步骤3：判断与决策

• 比较: 额定起重量（95吨） > 实际总吊重（87吨）。
• 结论: 在该工况下，起重机能力满足要求，方案可行。
• 安全余量: (95 - 87) / 87 ≈ 9.2%，符合一般安全规范（通常要求有至少5%-10%的余量）。但需注意，性能表是在理想平整坚固地面下的数据，现场地面情况需评估。

案例2：主臂+超起工况（极限工况或大半径吊装）

现在假设场景变化：同样是85吨的设备，但需要跨越一个建筑物，工作半径增大到22米。

步骤1：确定关键参数

• 总吊重: 依然 ≈ 87吨。
• 工作半径: 22米。
• 所需高度: 更高，假设需要 40米。

步骤2：选择工况并查表 在主臂工况下，查38米臂长、22米半径的起重能力可能只有约50吨，远低于87吨的要求。此时，必须启用超起工况。

• 查看“带超起（SPS）起重性能
