吊车参数应用

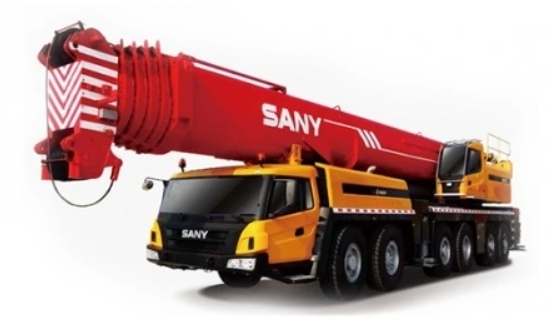

好的，我们来详细探讨一下三一SAC3500全地面起重机在不同工况下，其起重性能表的实际应用案例。
首先，要明确一个核心概念：起重性能表是吊车安全、高效作业的生命线。 它不是一个简单的表格，而是起重机在不同工况配置（主要是支腿跨距、配重、主臂长度和角度、副臂等）下，能够安全起吊的最大额定载荷的详细数据集合。
SAC3500作为350吨级的全地面起重机，其性能表非常复杂，通常以手册或电子版形式提供。应用性能表的关键在于 “根据现场实际情况，选择正确的工况，并查找对应的额定起重量”。
以下是几个典型的应用案例，展示如何在不同场景下应用SAC3500的起重性能表。
案例一：风电设备安装（主臂+风电臂工况）
场景描述： 在某风电场，需要安装一台风力发电机的机舱，设备重量为95吨，安装高度为110米。现场地面坚实平整。
应用步骤：
确定工况配置：
- 主臂+副臂（风电臂）： 由于起升高度要求高，必须使用“主臂+风电臂”工况。
- 配重： 使用最大配重（如SAC3500的最大活动配重可能为140吨），以提供最大的起重能力和稳定性。
- 支腿： 在坚实平整的地面上，使用全伸支腿（例如9.6m x 9.6m的跨距），以获得最稳定的支撑基础。
- 回转范围： 计划将机舱吊至110米高度，作业半径（工作幅度）预计在14-16米左右。
查阅性能表：
- 找到对应“主臂+风电臂”工况的性能表分页。
- 在表格的左侧竖列找到主臂长度+副臂长度的组合，例如“主臂60m + 风电臂54m”，总臂长达到114米，满足110米吊高要求。
- 在表格的顶部横排找到工作幅度，定位到14米和16米两列。
- 在表格交叉点查找额定起重量。假设查表结果为：
- 工作幅度14米时，额定起重量：105吨
- 工作幅度16米时，额定起重量：98吨
分析与决策：
- 设备重量95吨 < 105吨（14米幅度）和 98吨（16米幅度）。
- 安全裕度评估： 在14米幅度下，安全裕度为 (105-95)/105 ≈ 9.5%。在16米幅度下，安全裕度为 (98-95)/98 ≈ 3%。16米幅度的安全裕度偏低，任何细微的晃动、风力或计算误差都可能引发超载风险。
- 最终方案： 为确保绝对安全，吊装指挥会要求将起重机尽可能靠近基础，将工作幅度控制在14米左右进行作业。同时，必须考虑风载影响，性能表通常是在理想无风或微风条件下制定的，现场风速过大时需停止作业。
案例二：化工厂反应塔吊装（主臂工况）
场景描述： 在化工厂检修区，需要更换一个重80吨的反应塔。安装位置周围空间狭窄，吊装半径为12米，但起升高度不高，仅需30米。
应用步骤：
确定工况配置：
- 仅使用主臂： 高度要求不高，使用主臂工况即可，操作更简单、效率更高。
- 配重： 根据重量和半径，可能不需要最大配重。使用部分配重（如80吨）可以减轻对地面的压强，并可能节省安装配重的时间。
- 支腿： 由于空间狭窄，可能无法全伸支腿。需要根据现场实际空间，选择可能的支腿跨距，例如半伸支腿（如6.5m x 6.5m）。
查阅性能表：
- 找到对应“主臂”工况，且支腿跨距为“6.5m x 6.5m”的性能表分页。
- 查找主臂长度为36米（略高于30米，留有余量）的行。
- 查找工作幅度为12米的列。
分析与决策：
- 假设查表结果为：在36米臂长、12米幅度、6.5m支腿、80吨配重下，额定起重量为92吨。
