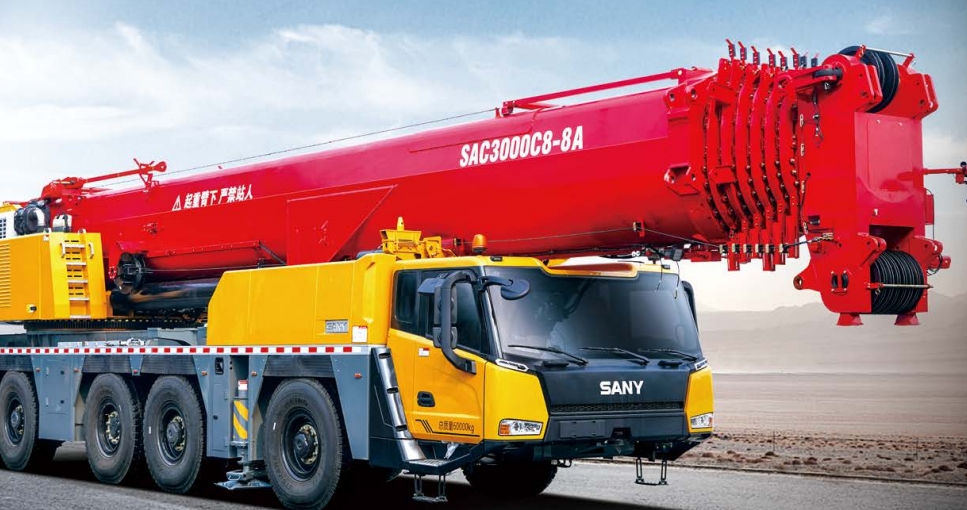

好的，我们来详细探讨一下三一SAC3000C8-8A这款300吨级全地面起重机的起重性能表在不同典型工况下的应用案例。

首先，需要明确一个核心理念：起重性能表是起重机安全作业的生命线，是每一次吊装方案制定的基础和依据。 任何操作都必须严格遵循性能表的规定。

三一SAC3000C8-8A 核心特点回顾：

• 最大起重量： 300吨
• 主臂工况： 五节U形主臂，全长51.5米。
• 主臂+副臂工况： 主臂可接多种长度的副臂，最大臂长可达90.5米（主臂51.5米 + 副臂39米），覆盖高、远工况。
• 配重： 可携带最大120吨的配重，根据工况需要可增减。
• 支腿： 拥有多种支腿模式（全伸、半伸等），直接影响起重能力。

起重性能表会根据臂长、工作幅度（吊臂回转半径）和配重配置这三个核心变量来给出对应的额定起重量。下面我们通过几个具体案例来展示如何应用。

应用案例一：风电设备吊装（典型的大吨位、大半径作业）

• 场景描述： 吊装一台风力发电机的机舱，机舱重量为95吨。需要将机舱提升到80米高的塔筒顶部。现场作业空间充足，支腿可以全伸。
• 应用性能表步骤：
  1. 确定工况： 这是典型的“主臂+副臂”工况。假设我们需要使用主臂51.5米 + 副臂39米，总臂长为90.5米。
  2. 确定工作幅度： 由于塔筒很高，吊车需要与塔筒保持一定安全距离。假设吊车中心到塔筒中心的距离（即工作幅度）为20米。
  3. 查找性能表：
     • 翻开性能表中“主臂+副臂”工况部分。
     • 找到“臂长90.5米”对应的列。
     • 在“工作幅度”行中找到“20米”。
     • 查看交叉点的数值，即为此工况下的额定起重量。假设性能表显示为105吨。
  4. 对比与决策：
     • 机舱重量95吨 < 额定起重量105吨。
     • 安全结论： 从起重能力角度看，此方案是可行的。但还需要考虑风速、吊索具重量（约2-3吨）等因素，确保实际吊重（95吨 + 3吨 = 98吨）仍然小于105吨，并留有安全余量。
     • 如果工作幅度增加到22米， 性能表显示额定起重量可能降至92吨。此时95吨的机舱就绝对不允许起吊，必须调整吊车站位，减小工作幅度，或者考虑使用更大吨位的吊车。

应用案例二：化工厂反应塔安装（典型的重物、近距离作业）

• 场景描述： 安装一个重量为180吨的反应塔。反应塔不高，但非常重。现场空间狭小，吊车支腿无法全伸，只能半伸。
• 应用性能表步骤：
  1. 确定工况： 这是“主臂”工况。由于重物不高，可能只需要使用较短的主臂，例如30米。
  2. 确定工作幅度和支腿模式： 为了将重物吊起并精准就位，吊车需要离得较近。假设工作幅度为8米。关键点： 必须使用对应“支腿半伸”的性能表，而不是“全伸”的性能表。
  3. 查找性能表：
     • 使用“主臂工况 - 支腿半伸”性能表。
     • 找到“臂长30米”列。
     • 找到“工作幅度8米”行。
     • 查看额定起重量。假设在支腿全伸时，此工况下起重量可达220吨，但支腿半伸时可能只有150吨。
  4. 对比与决策：
     • 反应塔重量180吨 > 额定起重量150吨。
     • 安全结论： 严禁作业！ 支腿模式对起重能力影响巨大。在此狭小场地，SAC3000C8-8A无法安全完成此项任务。解决方案可能是：清理场地使支腿能够全伸（此时起重量220吨 > 180吨，安全）；或者调用吨位更大的吊车
