吊车参数应用

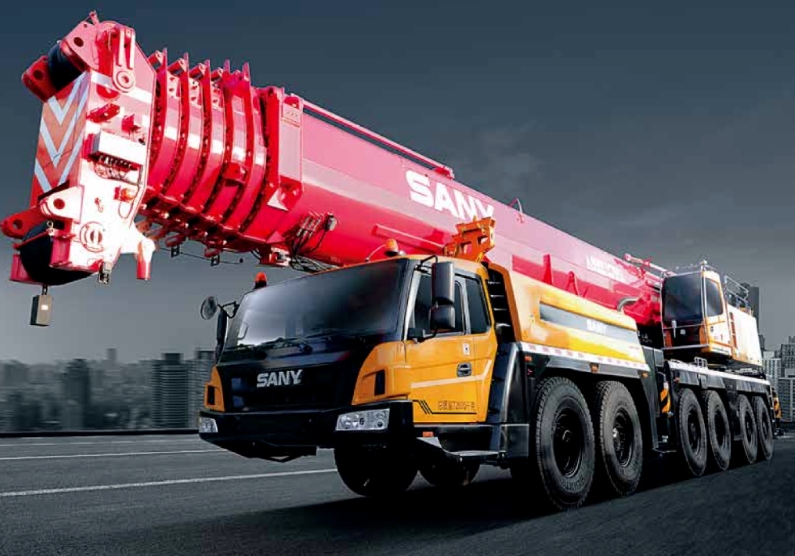

好的，我们来详细探讨一下三一SAC3000T全地面起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。SAC3000T作为300吨级的全地面起重机，其性能表非常复杂，通常以手册或车载电脑（如三一的SANY OS系统）的形式呈现，包含了主臂工况、塔式副臂工况、固定副臂工况等多种模式。
以下是几个典型的应用案例，展示如何查询和应用性能表。
案例一：城市变电站——主臂工况下的精确计算
场景描述： 在某城市中心进行变电站设备安装，需要吊装一台重达45吨的变压器。现场空间狭小，起重机支腿不能全伸。工作半径（回转中心到吊钩垂线的水平距离）预计为14米。计划使用主臂，臂长需要达到30米以跨越一些低矮建筑物。
应用性能表的步骤：
- 确定工况： 选择“主臂工况”性能表。确认支腿模式，例如“半伸”或某个特定跨距。支腿状态是查询性能表的首要条件，不同的支腿跨距对应完全不同的起重能力。
- 定位参数： 在性能表中，找到“臂长30米”这一行，然后在横轴上找到“工作半径14米”这一列。
- 交叉查询： 行与列的交叉点，即为该工况下的额定起重量。假设查询结果为 58吨。
- 安全校核：
- 吊装重量： 变压器重量45吨 + 吊钩、索具重量（假设2吨）= 总吊装重量47吨。
- 比较： 47吨 < 58吨（额定起重量）。满足要求。
- 安全余量： (58 - 47) / 58 ≈ 19%，这是一个比较理想的安全余量。
- 额外考虑： 性能表通常基于“坚实平整地面”的理想条件。城市工地可能存在地下管线、回填土等隐患，需格外谨慎。同时，性能表数据是静态的，吊装过程中要严格控制回转和变幅速度，防止动态载荷导致超载。
结论： 在此工况下，SAC3000T可以安全完成吊装任务。
案例二：风电安装——复杂的塔式副臂（风电工况）应用
场景描述： 在风电场安装一台风力发电机组，需要将重达90吨的机舱吊装到100米高的塔筒顶部。这是SAC3000T的典型应用场景，必须使用塔式副臂（或称风电臂）工况。
应用性能表的步骤：
- 确定工况： 选择“塔式副臂工况”性能表。这种工况下，性能表参数更为复杂，包括：主臂长度、副臂长度、副臂安装角度（如10°、30°等）。
- 组合配置： 根据吊装高度（100米）和所需的工作半径（需避开塔筒），确定臂架组合。例如：主臂60米 + 副臂54米，副臂角度30°。吊钩滑轮组等附件的重量也需精确计算在内。
- 定位与查询： 在性能表中，找到对应的主臂、副臂长度和角度组合，然后在横轴上找到预计的工作半径（例如，18米）。查询得到的额定起重量假设为 105吨。
- 安全校核：
- 吊装重量： 机舱90吨 + 专用吊具（约5吨）= 95吨。
- 比较： 95吨 < 105吨。满足要求。
- 临界状态注意： 此时安全余量约为9.5%，属于临界吊装。必须确保：
- 风速严格控制在允许范围内（性能表会注明风速限制，通常极低）。
- 地面承载力经过专业勘测和加固。
- 操作人员经验丰富，动作平稳。
- 超起装置的应用： SAC3000T在进行此类大型吊装时，一定会使用超起装置。性能表是基于“使用超起”的条件制定的。超起配重的重量、超起半径（配重离回转中心的距离）都是性能表查询的前提条件。必须严格按照性能表要求配置超起。
结论： 在精确配置臂架和超起后，SAC3000T
