好的，我们来详细探讨一下三一SAC2600T全地面起重机在不同工况下，其起重性能表的实际应用案例。

首先，要理解起重性能表是吊车操作的生命线。它不是一张简单的表格，而是起重机能力、臂架组合、配重、支腿伸展状态和作业半径的综合体现。错误解读性能表是导致倾覆事故的主要原因之一。

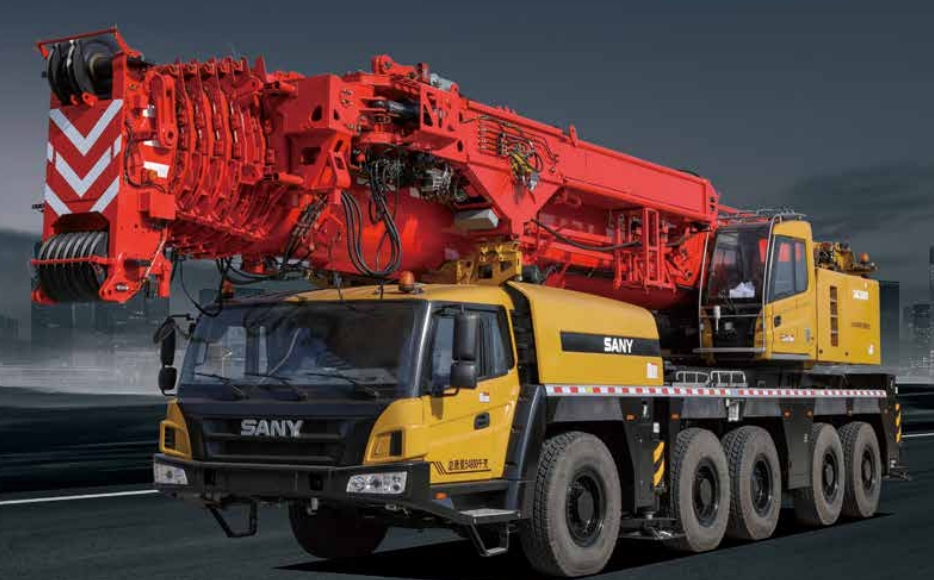

三一SAC2600T（260吨）基本参数回顾：

• 最大起重量： 260吨
• 主臂： 基本臂长16.5米，全伸臂长84米（或更长，取决于具体型号版本）
• 副臂： 可安装桁架式副臂，进一步增加起升高度。
• 特点： 7节主臂，全轮转向，强大的越野和公路行驶能力。

核心原则：性能表上的数据是在特定条件下的“极限”能力。实际作业中必须考虑安全余量，通常只能用到表格数据的75%-85%，甚至更低，具体取决于现场情况和公司安全规定。

应用案例场景分析

以下是三个典型的工况，我们将一步步分析如何应用起重性能表。

案例一：风电设备安装（工况：主臂 + 副臂，大半径作业）

场景： 在风电场安装一台风力发电机的机舱（重量约90吨），塔筒高度为100米。

应用步骤：

1. 确定吊装参数：

   • 吊装重量： 机舱重90吨，加上吊钩、索具等，总重约92吨。
   • 作业半径： 由于塔筒周围有工作区域限制，吊车不能紧贴塔筒。假设机舱就位时，吊钩中心到吊车回转中心的距离为28米。
   • 起升高度： 需要超过100米塔筒高度，加上机舱高度和索具长度，至少需要110米的起升高度。

2. 选择起重工况：

   • 84米的主臂显然不够，必须使用 “主臂 + 副臂” 工况。
   • 查阅SAC2600T的性能表，找到“主臂+副臂”章节。假设我们选择 “主臂60米 + 副臂54米” 的工况组合，总臂长可达114米，满足高度要求。

3. 查阅性能表并评估：

   • 在“主臂60米 + 副臂54米”的性能表中，找到28米作业半径这一列。
   • 表格中对应28米半径的额定起重量可能显示为 105吨。
   • 安全校验： 我们的吊重是92吨，小于额定105吨。看似可行，但必须考虑：
     • 安全余量： 105吨 * 75% = 78.75吨。如果按此严格标准，92吨已超载。但风电吊装通常有更精确的载荷计算和严格的风速限制，实际中会以表格值的100%作为极限，但要求工况（如地面坚实度、风速< 8m/s）必须完美。
     • 结论： 92吨 < 105吨，从性能表上看是理论可行的。但此工况已接近极限，需要极其谨慎的现场准备和操作，必须由经验丰富的吊装工程师和机手执行。

案例二：化工厂反应塔吊装（工况：全伸主臂，精确就位）

场景： 在化工厂狭窄的设备区内，吊装一个重50吨、长30米的反应塔，需要将其从平板车上吊起，并跨越低矮的管廊，安装到基础上。

应用步骤：

1. 确定吊装参数：

   • 吊装重量： 反应塔50吨，索具约2吨，总重52吨。
   • 作业半径： 由于场地狭窄，吊车支腿不能完全伸展。假设使用半支腿工况。最大作业半径需要覆盖从车体到基础的距离，假设为20米。
   • 起升高度： 需要跨越管廊，管廊高15米，反应塔立起后高度30米，要求起升高度大于45米。

2. 选择起重工况：

   • 起升高度要求不高，但场地限制了支腿。优先考虑使用全伸主臂（84米） 工况，因为它比带副臂的工况操作更灵活、更稳定。
   • 关键点： 必须使用性能表中对应的支腿工况
