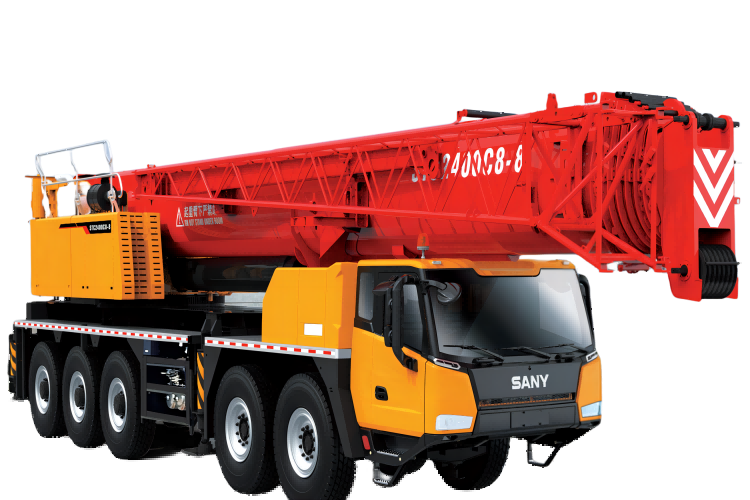

好的，我们来详细解析一下三一STC2400C8-8这款240吨汽车起重机在不同工况下起重性能表的应用案例。

首先，要理解其核心：起重性能表不是一成不变的，它严重依赖于起重机的具体工况配置。 主要影响因素包括：

1. 主臂工况： 全伸臂、部分缩臂、带副臂（如桁架式副臂）、超起装置等。
2. 配重： 使用的配重吨位（如基本配重、全配重）。
3. 支腿模式： 全支腿（全伸）、半支腿、或特定角度的作业。
4. 工作幅度： 吊臂回转中心到吊钩重心的水平距离，这是最关键的因素。

STC2400C8-8作为一款大吨位起重机，其性能表非常复杂，通常是一个多页的册子。下面我将通过几个典型的实际应用案例，来说明如何查找和使用性能表。

案例一：风电设备安装（典型的大吨位、大半径吊装）

• 场景描述： 需要安装一台风力发电机的机舱，重量为95吨。安装高度（吊钩需达到的高度）为90米。由于现场空间限制，起重机无法非常靠近基础，预计工作幅度（回转半径）至少为24米。

• 工况选择分析：

  1. 主臂选择： 90米的高度，必须使用主臂+副臂工况。STC2400C8-8的主臂最长60.5米，加上桁架副臂（可能选择51.5米或更长的副臂组合）才能满足要求。
  2. 配重选择： 这种极限工况必须使用全配重（可能为80吨或更多）以及超起装置。超起可以大幅增加远距离的起重能力和整机稳定性。
  3. 支腿模式： 必须使用全伸支腿，提供最大的支撑稳定性。

• 查阅性能表演示：

  1. 找到正确的性能表页： 在性能手册中找到 “主臂+副臂、带超起、全配重” 对应的性能表。
  2. 确定关键参数： 我们的关键参数是工作幅度24米和吊装高度90米。
  3. 交叉查询：
     • 在性能表左侧的“幅度”列中找到 24米。
     • 在表头找到与90米吊高对应的列（性能表通常以臂长组合和角度来间接表示高度，需要换算或表中有直接标注）。假设我们选择的臂长组合是“主臂60.5米 + 副臂31.5米”，总长约92米，在24米幅度下，吊钩高度约能满足90米要求。
     • 横纵坐标交叉点的数字，就是该工况下的额定起重量。假设查表得到的数据是 108吨。

• 安全应用与决策：

  • 结论： 额定起重量108吨 > 机舱重量95吨。从起重能力上看，方案可行。
  • 安全校验：
    • 负荷率计算： (95吨 / 108吨) × 100% ≈ 88%。这个负荷率对于大吨位吊装属于较高水平，必须精心操作。
    • 考虑额外重量： 必须将吊钩、索具的重量（例如5吨）计算在内。总吊重为100吨。修正后的负荷率为 (100吨 / 108吨) ≈ 92.6%。这已经非常接近安全极限，需要极其谨慎。
    • 现场复核： 操作机师需要现场实际测量幅度，确认地基坚实，风速在允许范围内，并进行试吊。

案例二：厂房钢梁吊装（中长臂、中等幅度）

• 场景描述： 在开阔的厂房工地，吊装一根重45吨的钢梁。安装高度为25米。起重机可以停在离安装点较近的位置，预计工作幅度为12米。
• 工况选择分析：
  1. 主臂选择： 25米高度，使用全伸主臂或部分缩臂即可轻松满足。STC2400C8-8的主臂长度范围很广，我们可以选择比需求稍长的臂长，比如30米左右的臂长，以获得更好的角度。
  2. 配重选择： 重量45吨对于240吨起重机来说不算大，可以使用基本配重或部分配重，无需超起装置。
