三一SAC2200C8-8汽车吊性能参数表、吊车吊臂计算工况表

点此查看

好的，我们来详细解析一下三一SAC2200C8-8全地面起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，是确保安全、高效完成吊装任务的根本依据。 任何操作都不能脱离性能表的限制。

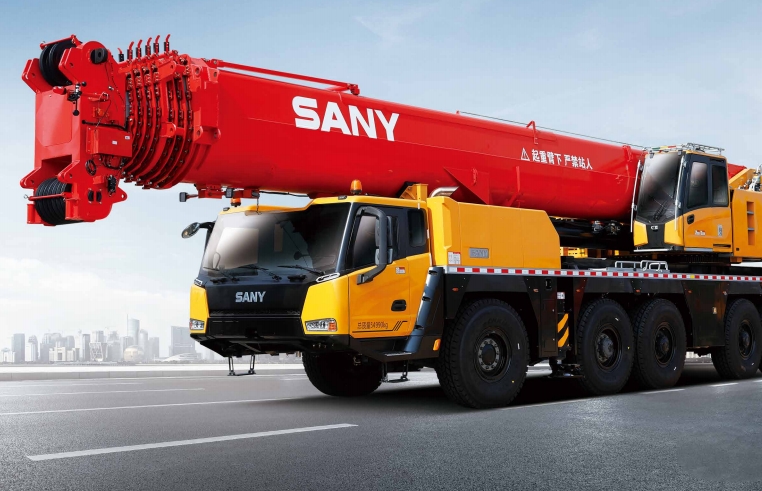

在讨论案例前，先快速了解这台设备的基本特点：

最大起重量： 220吨
主臂长度： 基本臂13.6米，全伸主臂可达80米。
副臂长度： 可加装副臂，最大臂长组合可达80米 + 31米 = 111米。
支腿形式： 全伸支腿（通常为8.6米 x 8.6米），提供稳定的支撑基础。
性能表核心变量： 性能表主要依据三个关键因素来查询允许的起重量：
1. 工作幅度（回转半径）： 吊钩中心到起重机回转中心的水平距离。
2. 臂长： 主臂伸出的长度。
3. 工况配置： 是否使用副臂、支腿是否全伸、配重是否全挂等。

场景描述： 在化工厂检修区，需要更换一个重达95吨的反应釜罐体。作业空间开阔，罐体就位于起重机旁边，计划吊装幅度很小（约7米）。
应用性能表步骤：
1. 确定工况： 使用全伸支腿，全配重（假设为70吨），仅使用主臂。
2. 查询表格： 找到对应的主臂工况性能表。
3. 关键参数：
  - 臂长选择： 由于距离很近，不需要长臂。选择较短的臂长，例如20米或25米（短臂起重能力更强）。
  - 幅度确认： 目标幅度为7米。
4. 查表结果： 在“25米臂长，7米幅度”的交汇点，查得允许起重量约为130吨。
分析与决策：
- 安全验证： 被吊物重95吨 < 允许起重量130吨。安全裕度充足（约37%），方案可行。
- 优化考虑： 甚至可以尝试使用更短的20米臂长，可能在7米幅度下起重能力更高，达到140吨以上，进一步增加安全系数。
- 注意： 此工况下，起重机的稳定性主要由支腿支撑，需确保地面坚实平整。

场景描述： 在电厂安装一台重40吨的变压器到15米高的平台上。起重机中心到变压器安装点的水平距离（幅度）约为18米。
应用性能表步骤：
1. 确定工况： 全支腿，全配重，主臂工况。
2. 关键参数：
  - 臂长计算： 臂长需要足够高以完成起吊和就位。简单估算：安装高度15米 + 吊索具高度约3米 + 安全余量 ≈ 需要臂长至少20米。考虑到幅度18米时臂杆有倾角，实际需要更长的臂长。选择30米臂长是合理的起点。
  - 幅度确认： 18米。
3. 查表结果： 在“30米臂长，18米幅度”的交汇点，查得允许起重量约为48吨。
分析与决策：
- 安全验证： 被吊物40吨 < 允许起重量48吨。安全裕度足够（20%），方案可行。
- 风险点： 此幅度下，起重能力下降明显。必须精确控制幅度，防止在回转或变幅过程中幅度意外增大，导致超载。需密切关注吊物重量，包括吊钩、索具的重量（例如2吨），那么实际吊重为42吨，安全裕度减小，但仍满足要求（42吨 < 48吨）。
