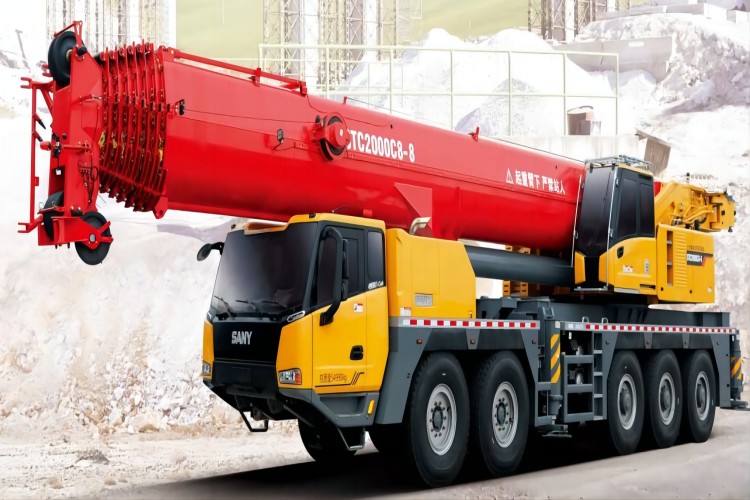

好的，我们来详细解析一下三一STC2000C8-8这款20吨级汽车起重机在不同工况下起重性能表的应用案例。

首先，明确几个关键概念：

• STC2000C8-8： 三一20吨级8节臂起重机，其最大额定起重量为20吨。
• 起重性能表： 一张规定了在不同工作幅度（吊臂回转中心到吊钩的水平距离）和不同臂长组合下，起重机安全起吊的最大重量的表格。它是起重机操作的生命线。
• 核心原则： 幅度越大，起重量越小；臂长越长，在相同幅度下起重量越小。

---

起重性能表的关键要素解读（以STC2000C8-8为例）

性能表通常是多维的，主要看三个参数：

1. 臂长： STC200C8-8主臂全伸可达39.5米，加上副臂可达51.5米。
2. 工作幅度： 通常从3米到几十米不等。
3. 额定起重量： 对应臂长和幅度下的最大安全起吊重量。

重要提示： 性能表中的数值是在理想工况下的（如坚实平整地面、360°全周作业），实际操作中还需考虑：

• 支腿状况： 是否全伸、地面是否坚实。
• 吊装角度： 是否斜拉。
• 风载： 特别是臂长较长时。
• 吊具重量： 吊钩、索具的重量必须从额定起重量中扣除。

---

应用案例场景分析

假设我们需要吊装一个重10吨的预制构件。

案例一：近距离、低高度的设备安装（最佳工况）

• 场景描述： 在厂房内或开阔工地，将设备吊装到基础上，安装高度约5米。
• 工况选择：
  • 臂长： 不需要长臂，选择较短臂长，例如10.4米（伸出2-3节臂）。
  • 幅度： 为了稳定和安全，尽量减小幅度，假设为4米。
• 查性能表： 在10.4米臂长、4米幅度下，STC2000C8-8的额定起重量可能超过18吨（具体数值需查最新官方性能表）。
• 安全分析：
  • 吊重10吨 < 额定起重量18吨，安全余量充足。
  • 此工况是起重机的“舒适区”，稳定性最好，效率最高。
• 应用要点： 在这种理想工况下，性能表主要用于确认有巨大的安全冗余，可以安全高效地完成工作。

案例二：中距离、中高度的钢结构吊装（典型工况）

• 场景描述： 在建筑工地，吊装一根钢梁到8米高的柱顶上。吊车需停在离安装点一定距离的位置。
• 工况选择：
  • 臂长： 需要足够的高度和跨越障碍的能力，选择21.7米臂长。
  • 幅度： 由于场地限制，吊车中心离钢梁安装点的水平距离约为10米。
• 查性能表： 在21.7米臂长、10米幅度下，额定起重量可能在7.5吨左右（示例值）。
• 安全分析：
  • 吊重10吨 > 额定起重量7.5吨？ 严重超载！绝对禁止！
  • 解决方案：
    1. 调整吊车站位： 如果场地允许，将吊车向前移动，将工作幅度减小到8米。在8米幅度下，额定起重量可能达到10.5吨左右。此时10吨 < 10.5吨，满足要求。
    2. 增加配重： 确认车辆是否安装了标准配重，有时额外配重可以略微提升性能，但此案例中差距较大，主要靠调整幅度。
• 应用要点： 这是性能表最常用的场景——精确计算，避免超载。操作员必须根据构件重量和安装位置，反推出所需的最小幅度，从而确定吊车的最佳停放位置。

案例三：远距离、高高度的广告牌吊装（极限工况）

• 场景描述： 在路边安装一个重1.5吨的大型广告牌，安装高度约25米，吊车需停在离路基较远的位置以避免影响交通，幅度要求较大。
• 工况选择
