吊车参数应用

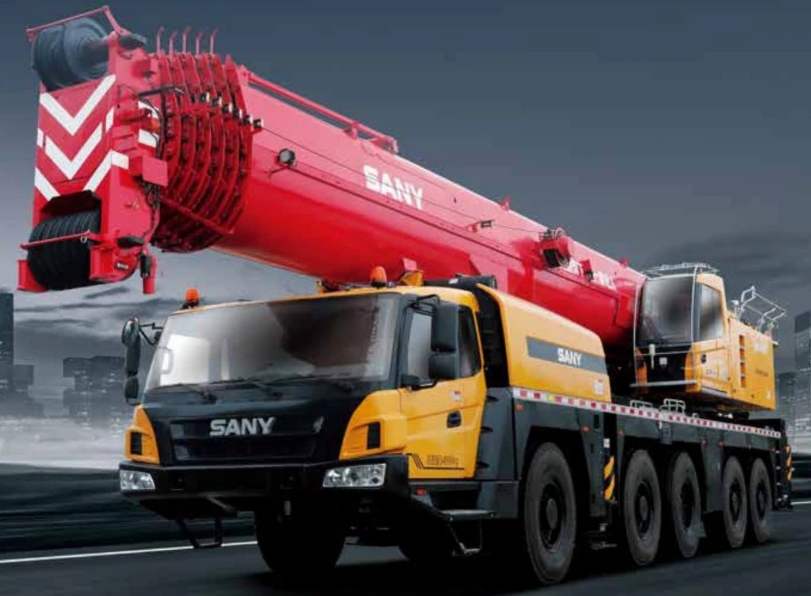

好的，我们来详细探讨一下三一SAC2000E全地面起重机在不同工况下，如何应用其起重性能表来解决实际工程问题。这对于安全、高效地完成吊装任务至关重要。
核心要点：理解性能表的关键参数
在讨论案例之前，必须先理解性能表的几个核心参数：
- 工况：决定了起重机的基本配置，如主臂长度、副臂是否安装、支腿状态等。
- 工作幅度：吊钩中心到起重机回转中心的水平距离。这是影响起重能力的最关键因素之一。
- 额定起重量：在特定工况和幅度下，起重机安全起吊的最大重量。
- 臂长：主臂伸出的长度。
- 配重：安装在转台后方的重量，用于平衡吊重，增加稳定性。
SAC2000E的常见工况包括：
- 主臂工况：最常用的工况，使用主臂进行吊装。
- 副臂工况：需要更大高度时，在主臂末端加装副臂。
- 塔式副臂工况：副臂以一定角度安装，用于超高、幅度大的吊装，如电厂锅炉安装。
- 固定支腿/全伸支腿：支腿完全伸出时稳定性最好，起重能力最大；有时受场地限制，只能部分伸出支腿，此时性能会大幅降低。
应用案例解析
以下是三个典型的应用场景，展示如何查询和应用SAC2000E的性能表。
案例一：风电设备吊装（主臂工况 + 风电工况）
- 场景描述：需要在一处风电场吊装一台重95吨的发电机舱，安装高度（吊钩需达到的高度）为90米。现场场地平整，支腿可以全伸。
- 应用步骤：
- 确定工况：由于高度要求高，SAC2000E通常会使用专门的风电工况（一种特殊的主臂工况，臂长组合可能超过100米）。我们选择 “主臂+风电臂头” 工况。
- 查询性能表：翻开SAC2000E性能表中对应此工况的一页。表格的纵轴通常是臂长，横轴是工作幅度。
- 匹配参数：
- 目标重量：95吨。
- 所需高度：90米。考虑到吊索具和设备本身的高度，吊钩起升高度需要约95米。根据起重机的臂长和幅度关系，估算出需要约90米左右的主臂长度。
- 查找交叉点：
- 在性能表上，找到臂长 90米 这一行。
- 横向查看这一行中，额定起重量 大于或等于95吨 的幅度。假设在表中查到，在90米臂长、16米 幅度时，额定起重量为100吨。
- 得出结论与操作方案：
- 安全结论：100吨 > 95吨，符合安全要求。
- 操作方案：起重机就位，全伸支腿，将主臂伸长至90米。吊装时，严格控制工作幅度在 16米以内。起重机的力矩限制系统（电脑）会设定好这些参数，一旦接近或超出，会发出警报。
案例二：厂房钢构吊装（主臂工况，场地受限）
- 场景描述：在市区一个狭窄的厂房内安装一根重40吨的钢梁。由于周围有建筑物，起重机的支腿无法完全伸出，只能使用半伸支腿。钢梁需要安装到25米高的位置，预计工作幅度为12米。
- 应用步骤：
- 确定工况：这是典型的 主臂工况，但关键是 支腿状态 必须选择“半伸”或“受限场地”对应的性能表。绝对不能用“全伸支腿”的性能表！
- 查询性能表：找到性能表中明确标注为 “支腿半伸” 的页面。
- 匹配参数：
- 目标重量：40吨。
- 工作幅度：12米（由吊点和起重机站位决定）。
- 臂长：需要25米安装高度，加上吊索具等，主臂长度约需30米。
- 查找交叉点：
- 在“半伸支腿”性能表上，找到臂长 30米 这一行。
- 横向查看 12米 幅度对应的额定起重量。假设表中显示为45吨。
