好的，我们来详细探讨一下三一SAC1800全地面起重机在不同工况下，如何具体应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。
第一步：理解SAC1800的基本特点

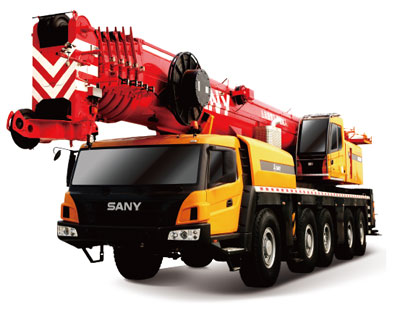

首先，要明白SAC1800是一款180吨级的全地面起重机，其核心优势在于强大的起重能力和卓越的机动性。它通常配备主臂、副臂（固定副臂或变幅副臂），并可能带有超起装置，以进一步提升大臂长、大半径工况下的性能。
关键性能参数（示例，具体请查阅随车手册）：
- 最大起重量： 180吨
- 主臂长度： 约13.6米 - 60米（或更长，取决于型号）
- 副臂长度： 可延伸至数十米
- 支腿跨距： 通常有多种模式（如全伸、半伸等），直接影响稳定性。
第二步：认识起重性能表的核心要素
起重性能表是一个多维度的数据表格，应用前必须理解其关键变量：
- 工作幅度（半径）： 吊钩中心到起重机回转中心的水平距离。这是最重要的参数之一。
- 臂长： 起重机主臂伸出的长度。
- 配重： 使用的配重吨数（如基本配重、额外配重、超起配重）。
- 支腿工况： 支腿是全伸还是半伸。
- 起重角度/高度： 有时性能表也会标注臂架角度或吊钩高度。
核心原则： 对于给定的臂长和工作幅度，性能表会给出一个额定起重量。实际吊装物的重量必须小于或等于这个额定值，并考虑安全系数（通常为75%-85%，取决于工况和公司规定）。
第三步：不同工况下的应用案例
以下是三个典型的应用场景，展示如何查询和应用性能表。
案例一：近距离、重物吊装（如设备安装）
- 工况描述： 在化工厂内，将一台重95吨的反应器吊装到基础上，作业半径预计为10米。
- 应用步骤：
- 确定工况： 场地平坦坚实，可使用全伸支腿。使用全部基本配重（假设为70吨）。
- 查询性能表：
- 找到对应全支腿、全配重的工况页。
- 确定所需臂长。由于半径小，不需要长臂。选择能满足吊装高度且尽可能短的臂长，例如24米主臂。
- 在24米臂长这一列，向下找到10米工作幅度这一行。
- 查表结果： 假设性能表显示额定起重量为120吨。
- 安全校核：
- 吊物重量95吨 < 额定120吨。
- 考虑安全系数（如80%），允许的最大起重量为 120吨 * 80% = 96吨。
- 95吨 < 96吨，方案可行。
- 关键点： 此类工况利用了起重机在短臂、小半径下的最强性能。重点是确保地基坚实，避免超载。
案例二：中远距离、大臂长吊装（如风电塔筒/机舱）
- 工况描述： 在风电场，吊装一个重70吨的风机机舱，安装高度为80米，作业半径预计为18米。
- 应用步骤：
- 确定工况： 此工况需要长臂长和高起升高度。需要使用主臂+副臂工况，很可能还需要启用超起装置以增加稳定性提升性能。
- 查询性能表：
- 找到带超起、主臂+副臂的工况页。
- 假设配置为：主臂伸到一定长度（如42米）+ 副臂（如36米），总臂长约78米。
- 在78米臂长这一列，找到18米工作幅度这一行。
- 查表结果： 假设额定起重量为78吨。
- 安全校核：
- 吊物重量70吨 < 额定78吨。
- 考虑安全系数（如85%，因是重要设备且工况复杂），允许的最大起重量为 78吨 * 85% = 66.3吨。
- 70吨 > 66.3
